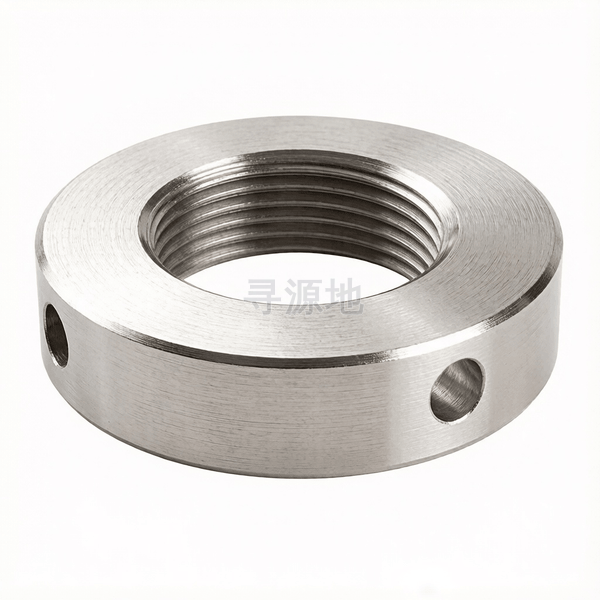

DIN 1816-1971

侧面带孔圆螺母

Round nuts with set pin holes in side

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 6170	ISO 4032	DIN 1816-1971	ASME B18.2.2

螺纹尺寸 d		M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M26	M28	M30	M32	M35	M38	M40	M42	M45	M48	M50	M52	M55	M58	M60	M62	M65	M68	M70	M72	M75	M80	M85	M90	M95	M100	M105	M110	M115	M120	M125	M130	M140	M150	M160	M170	M180	M190	M200
P	螺距	0.75	1	1	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	2	2	2	2	2	2	2	2	2	2	3	3	3	3	3	3	3	3
k	头部厚度最大值	5	5	6	6	7	7	8	8	9	9	10	10	10	11	11	11	12	12	12	13	13	13	13	13	13	14	14	14	14	14	14	16	16	16	16	16	16	16	18	18	18	18	18	18	20	20	20	20	22
k	头部厚度最小值	4.7	4.7	5.7	5.7	6.64	6.64	7.64	7.64	8.64	8.64	9.64	9.64	9.64	10.57	10.57	10.57	11.57	11.57	11.57	12.57	12.57	12.57	12.57	12.57	12.57	13.57	13.57	13.57	13.57	13.57	13.57	15.57	15.57	15.57	15.57	15.57	15.57	15.57	17.57	17.57	17.57	17.57	17.57	17.57	19.48	19.48	19.48	19.48	21.48
dk	头部外径最大值	16	20	25	28	30	32	34	36	40	42	45	50	50	52	55	58	62	62	68	75	75	80	80	90	90	95	95	100	100	110	110	115	120	130	135	145	155	155	165	165	180	180	195	205	220	230	245	260	270
dk	头部外径最小值	15.89	19.87	24.87	27.87	29.87	31.84	33.84	35.84	39.84	41.84	44.84	49.84	49.84	51.81	54.81	57.81	61.81	61.81	67.81	74.81	74.81	79.81	79.81	89.78	89.78	94.78	94.78	99.78	99.78	109.78	109.78	114.78	119.78	129.75	134.75	144.75	154.75	154.75	164.75	164.75	179.75	179.75	194.71	204.71	219.71	229.71	244.71	259.68	269.68
t	槽深	4	4.5	4.5	5	5	6	6	6	6	6	6	7	7	7	7	8	8	8	8	10	10	10	10	10	10	12	12	12	12	12	12	12	12	12	12	12	12	12	15	15	15	15	15	15	15	15	15	18	18
d1	max	2.56	2.56	3.06	3.06	4.075	4.075	4.075	4.075	4.075	4.075	5.075	5.075	5.075	5.075	5.075	5.075	6.09	6.09	6.09	6.09	6.09	6.09	6.09	6.09	6.09	8.09	8.09	8.09	8.09	8.09	8.09	8.09	8.09	8.09	8.09	8.09	8.09	8.09	10.11	10.11	10.11	10.11	10.11	10.11	10.11	10.11	10.11	10.11	10.11
d1	min	2.5	2.5	3	3	4	4	4	4	4	4	5	5	5	5	5	5	6	6	6	6	6	6	6	6	6	8	8	8	8	8	8	8	8	8	8	8	8	8	10	10	10	10	10	10	10	10	10	10	10
d2	参数值	12	16	20	23	25	27	28	30	34	36	38	43	43	45	48	50	54	54	60	67	67	70	70	80	80	85	85	90	90	100	100	105	110	120	120	130	140	140	150	150	165	165	180	190	205	210	225	240	250
k1	参数值	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1

该标准（DIN 1816-1971）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (D≤16mm); B级 (D>16mm) (6H)

推荐性能等级6级; 8级; 10级; 12级; A2-70; A4-70

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色

主要适配材质碳钢 / 不锈钢 / 合金钢

工程应用场景与制造工艺画像

应用热度指数：86

行业工况与连接用途

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧

生产制造工艺与质量控制

产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)

常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70

对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色

全流程工序步骤：

冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装
