DIN 16903-3-1974

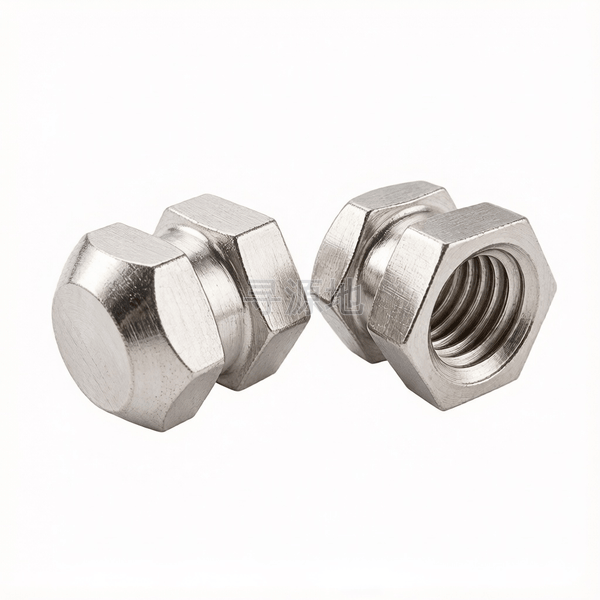

六角封闭型中间带槽镶入螺母(P型)
Closed insert nuts for plastics mouldings-hex without shoulder—Type P
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 6170 | ISO 4032 | DIN 16903-3-1974 | ASME B18.2.2 |
螺纹尺寸 d | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | M12 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
| h | max | 5.5 | 6 | 7 | 8.3 | 9.8 | 12.6 | 15 | 17.8 |
| h | min | 5.38 | 5.88 | 6.85 | 8.15 | 9.65 | 12.42 | 14.82 | 17.62 |
| s | 对边宽度 | 5 | 5.5 | 6 | 7 | 9 | 11 | 14 | 19 |
| e | 对角宽度 | 5.8 | 6.1 | 6.9 | 8.1 | 10.4 | 12.7 | 16.2 | 21.9 |
| k | 头部厚度 | 1.4 | 1.5 | 1.5 | 1.8 | 2 | 2.8 | 3.5 | 4 |
| r | 过渡圆角 | 0.3 | 0.3 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| d1 | max | 3.8 | 4.5 | 5 | 6.4 | 7.4 | 10.4 | 13 | 17 |
| d1 | min | 3.68 | 4.38 | 4.88 | 6.25 | 7.25 | 10.22 | 12.82 | 16.82 |
| dp | 参数值 | 2.8 | 3.5 | 4 | 5 | 6 | 7 | 10 | 12 |
| h1 | max | 3 | 3.5 | 4 | 5 | 6 | 8 | 10 | 12 |
| h1 | min | 2.75 | 3.2 | 3.7 | 4.7 | 5.7 | 7.64 | 9.64 | 11.57 |
| n | 参数值 | 1.8 | 1.8 | 2.5 | 3 | 3.5 | 4.5 | 5 | 6 |
该标准（DIN 16903-3-1974）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (D≤16mm); B级 (D>16mm) (6H)
推荐性能等级6级; 8级; 10级; 12级; A2-70; A4-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧
生产制造工艺与质量控制
产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)
常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70
对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
全流程工序步骤：
冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装
