德标平台标准档案编号：BJT-DIN-1587-3263
已被 DIN 1587-2021 替代
替代新版：DIN 1587-2021→
DIN 1587-2000

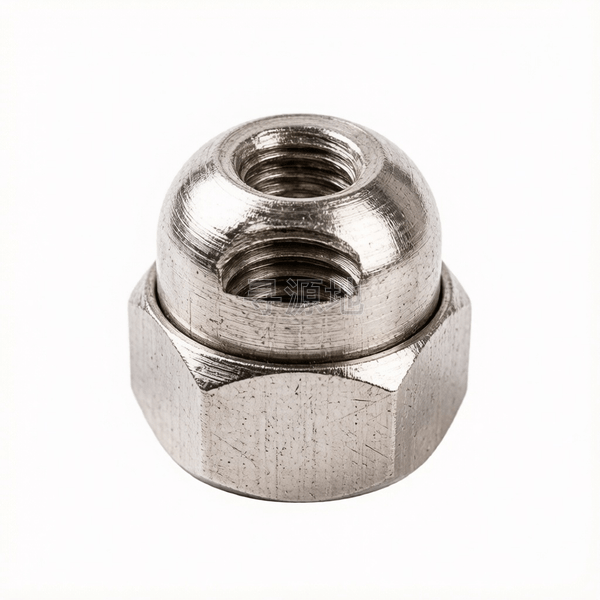

六角盖母(B型)
Hexagon domed cap nuts-Type B
本标准已废止，现行替代版本为：DIN 1587-2021
前往新版标准→
| 国标 GB | 德标 DIN |
|---|---|
| GB/T 923 | DIN 1587-2000 |
螺纹尺寸 d | M12 | M14 | M16 | M18 | M20 | M22 | M24 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | — | — | — | — | — | — | — |
| h | max | 22 | 25 | 28 | 32 | 34 | 39 | 42 |
| h | min | 21.16 | 24.16 | 27.16 | 31 | 33 | 38 | 41 |
| s | 对边宽度 最大值 | 18 | 21 | 24 | 27 | 30 | 32 | 36 |
| s | 对边宽度 最小值 | 17.57 | 20.16 | 23.16 | 26.16 | 29.16 | 31 | 35 |
| e | 对角宽 最小值 | 19.85 | 22.78 | 26.17 | 29.56 | 32.95 | 35.03 | 39.55 |
| k | 头部厚度 最大值 | 10 | 11 | 13 | 15 | 16 | 18 | 19 |
| k | 头部厚度 最小值 | 9.64 | 10.3 | 12.3 | 14.3 | 14.9 | 16.9 | 17.7 |
| dk | 头部外径 最大值 | 17 | 20 | 23 | 26 | 28 | 31 | 34 |
| t | max | 16.35 | 18.35 | 21.42 | 25.42 | 26.42 | 29.42 | 31.5 |
| t | min | 15.65 | 17.65 | 20.58 | 24.58 | 25.58 | 28.58 | 30.5 |
DIN 1587-2000 国家标准规范技术条件与参数矩阵
| 材料 | 钢 | 不锈钢 | 有色金属 | |
通用技术条件 |
| |||
螺纹 | 公差 |
| ||
标准 |
| |||
机械性能 | 等级 |
|
|
|
标准 |
|
|
| |
公差 | 产品等级 |
| ||
标准 |
| |||
表面处理 |
| |||
表面缺陷 |
| |||
表面粗糙度 |
| |||
验收及包装 |
| |||
| 1) 使用其他材料或性能类别或特定等级的材料，应由供需双方协议 2) CU3或CU6由制造商选择 | ||||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
自行车/摩托车外露轮轴防护装饰、机械外露螺栓防碰伤人员、防水防尘密封节点
生产制造工艺与质量控制
产品等级（精度）：A级 (精密成型级)
常用材料与性能等级：6级; 8级; 304不锈钢; 黄铜
对应国际/德标：GB/T 923; DIN 1587; DIN 917
推荐表面防腐：表面镀铬抛光;镀镍;镀白锌;镜面电解抛光
全流程工序步骤：
碳钢线材退火 → 冷拔拔丝 → 多工位成型六角下料打盲孔 → 车修半球罩顶(或盖帽焊接) → 盲孔攻丝 → 震动抛光去毛刺 → 表面多层电镀光亮镍铬 → 清洗烘干 → 防磕碰盒装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
