DIN 1480-2005

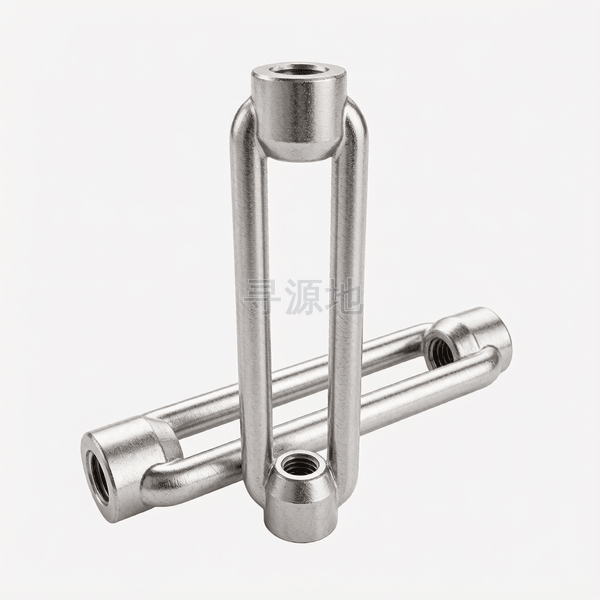

花篮螺栓

Turnbuckles

国标 GB	国际 ISO	德标 DIN
GB/T 77~80	ISO 4026~4029	DIN 1480-2005

螺纹尺寸 d		M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56
P	螺距	1	1.25	1.5	1.75	2	2.5	3	3.5	4	4.5	5	5.5
h	max	9.5	11.5	14.5	16.5	20.5	24.5	28.5	34.6	40.6	50.7	65.7	65.7
h	min	8.1	10.1	13.1	15.1	19.1	23.1	27.1	32.8	38.8	48.7	63.5	63.5
h	max	19.9	23.9	30.9	35.1	43.1	53.1	61.1	75.2	87.2	105.3	136.7	138.7
h	min	18.5	22.5	29.5	33.5	41.5	51.5	59.5	73.4	85.4	103.3	134.3	134.3
k	头部厚度最小值	12	15	18	21	27	34	39	45	55	63	78	78
L	max	111.1	111.1	126.2	126.2	171.3	201.3	256.3	256.3	296.7	332.1	357.1	357.1
L	min	109.5	109.5	124.4	124.4	169.3	199.3	254.3	254.3	294.2	328.9	353.9	353.9
d1	min	6	8	9	11	14	17	20	23	28	32	40	40
ds	max	12.9	15.9	18.9	21.9	27.9	35.1	40.1	46.2	56.2	64.3	81.5	81.5
ds	min	11.5	14.5	17.5	20.5	26.5	33.5	38.5	44.4	54.4	62.3	79.3	79.3
k1	max	6	8	9	11	14	17	20	23	28	32	39	39

该标准（DIN 1480-2005）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：87

所属工业领域：通用机械/装备制造

核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接

主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
