德标平台标准档案编号：BJT-DIN-128A-F3F5
现行有效
DIN 128A-1987

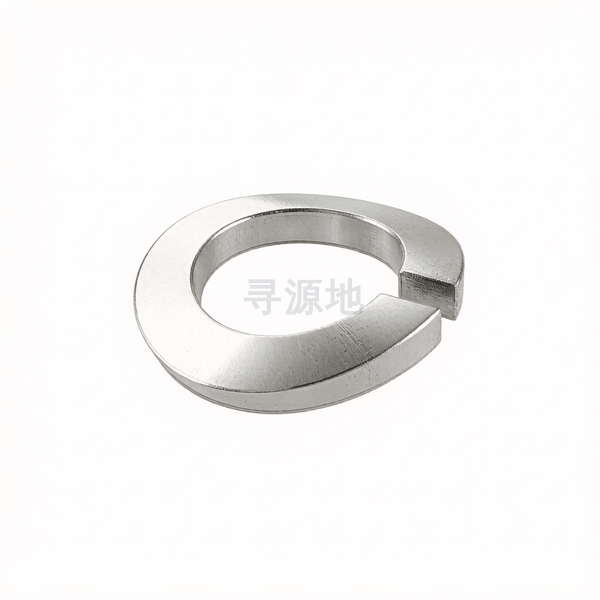

鞍型弹簧垫圈(A型)
Curved spring lock washers-Type A
| 国标 GB | 德标 DIN |
|---|---|
| GB/T 93 | DIN 128A-1987 |
螺纹尺寸 d | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ7 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ36 | Φ42 | Φ48 | Φ56 | Φ64 | Φ72 | Φ80 | Φ90 | Φ100 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | max | 1 | 1.1 | 1.4 | 1.4 | 1.6 | 1.9 | 2.6 | 2.65 | 3.15 | 3.7 | 4.2 | 5.1 | 5.2 | 5.2 | 6.2 | 6.2 | 7.25 | 7.25 | 8.25 | 10.25 | 12.25 | 12.25 | 14.25 | 14.25 | 14.25 | 14.25 | 14.25 | 14.25 |
| b | min | 0.8 | 0.9 | 1.2 | 1.2 | 1.4 | 1.7 | 2.4 | 2.35 | 2.85 | 3.3 | 3.8 | 4.7 | 4.8 | 4.8 | 5.8 | 5.8 | 6.75 | 6.75 | 7.75 | 9.75 | 11.75 | 11.75 | 13.75 | 13.75 | 13.75 | 13.75 | 13.75 | 13.75 |
| h | max | 0.6 | 0.7 | 0.8 | 0.8 | 0.9 | 1.1 | 1.4 | 1.4 | 1.7 | 1.9 | 2.25 | 2.55 | 2.95 | 2.95 | 3.4 | 3.4 | 4.2 | 4.2 | 6.2 | 6.2 | 7.25 | 7.25 | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 |
| h | min | 0.4 | 0.5 | 0.6 | 0.6 | 0.7 | 0.9 | 1.2 | 1.2 | 1.5 | 1.7 | 1.95 | 2.25 | 2.65 | 2.65 | 3 | 3 | 3.8 | 3.8 | 5.8 | 5.8 | 6.75 | 6.75 | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 |
| h | max | 0.9 | 1.1 | 1.3 | 1.3 | 1.4 | 1.7 | 2.2 | 2.2 | 2.75 | 3.15 | 3.65 | 4.3 | 5.1 | 5.1 | 5.9 | 5.9 | 7.5 | 7.5 | 10.5 | 11.3 | 13 | 13 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 |
| h | min | 0.7 | 0.9 | 1.1 | 1.1 | 1.2 | 1.5 | 2 | 2 | 2.45 | 2.85 | 3.35 | 3.9 | 4.5 | 4.5 | 5.1 | 5.1 | 6.5 | 6.5 | 9.5 | 10.3 | 12 | 12 | 14 | 14 | 14 | 14 | 14 | 14 |
| d | 大径 最大值 | 2.4 | 2.9 | 3.4 | 3.9 | 4.4 | 5.5 | 6.5 | 7.5 | 8.5 | 10.7 | 12.7 | 14.7 | 17 | 19 | 21.2 | 23.5 | 25.5 | 28.5 | 31.7 | 37.7 | 43.7 | 50.5 | 58.5 | 66.5 | 74.5 | 82.5 | 92.5 | 102.5 |
| d | 大径 最小值 | 2.1 | 2.6 | 3.1 | 3.6 | 4.1 | 5.1 | 6.1 | 7.1 | 8.1 | 10.2 | 12.2 | 14.2 | 16.2 | 18.2 | 20.2 | 22.5 | 24.5 | 27.5 | 30.5 | 36.5 | 42.5 | 49 | 57 | 65 | 73 | 81 | 91 | 101 |
该标准（DIN 128A-1987）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准弹性级
推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退
生产制造工艺与质量控制
产品等级（精度）：标准弹性级
常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)
推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
全流程工序步骤：
扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
