德标平台标准档案编号：BJT-DIN-126-594E
现行有效
DIN 126-1990

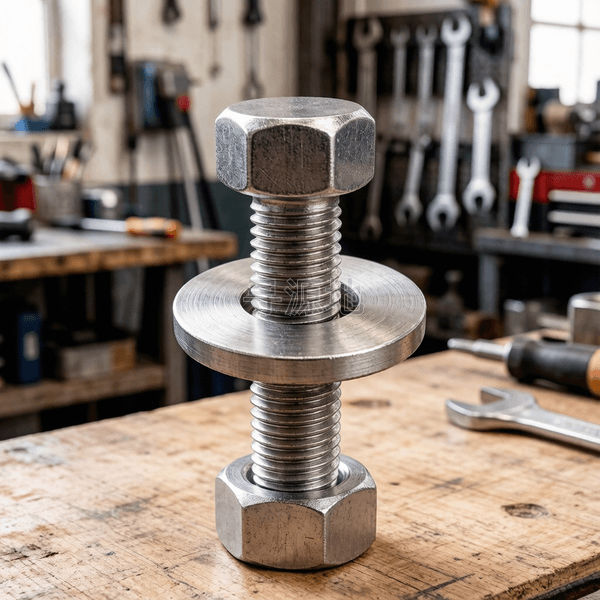

平垫圈—六角头螺栓与螺母组合用
Product grade C washers designed for use with hexagon head bolts and nuts
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 126-1990 |
螺纹尺寸 d | Φ5 | Φ6 | Φ7 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | Φ39 | Φ42 | Φ45 | Φ48 | Φ52 | Φ56 | Φ60 | Φ64 | Φ72 | Φ80 | Φ90 | Φ100 | Φ110 | Φ120 | Φ125 | Φ130 | Φ140 | Φ150 | Φ160 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 1.2 | 1.9 | 1.9 | 1.9 | 2.3 | 2.8 | 2.8 | 3.6 | 3.6 | 3.6 | 3.6 | 4.6 | 4.6 | 4.6 | 6 | 6 | 7 | 8.2 | 8.2 | 9.2 | 9.2 | 10.2 | 10.2 | 10.2 | 11.2 | 13.6 | 13.6 | 15.6 | 15.6 | 17.6 | 17.6 | 17.6 | 19.6 | 19.6 | 19.6 |
| h | min | 0.8 | 1.3 | 1.3 | 1.3 | 1.7 | 2.2 | 2.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3.4 | 3.4 | 3.4 | 4 | 4 | 5 | 5.8 | 5.8 | 6.8 | 6.8 | 7.8 | 7.8 | 7.8 | 8.8 | 10.4 | 10.4 | 12.4 | 12.4 | 14.4 | 14.4 | 14.4 | 17.4 | 17.4 | 17.4 |
| dc | 法兰外径 最大值 | 10 | 12 | 14 | 16 | 20 | 24 | 28 | 30 | 34 | 37 | 39 | 44 | 50 | 56 | 60 | 66 | 72 | 78 | 85 | 92 | 98 | 105 | 110 | 115 | 125 | 140 | 160 | 175 | 185 | 210 | 220 | 220 | 240 | 250 | 250 |
| dc | 法兰外径 最小值 | 9.1 | 10.9 | 12.9 | 14.9 | 18.7 | 22.7 | 26.7 | 28.7 | 32.4 | 35.4 | 37.4 | 42.4 | 48.4 | 54.1 | 58.1 | 64.1 | 70.1 | 76.1 | 82.8 | 89.8 | 95.8 | 102.8 | 107.8 | 112.8 | 122.5 | 137.5 | 157.5 | 172.5 | 182.1 | 207.1 | 217.1 | 217.1 | 237.1 | 247.1 | 247.1 |
| d | 大径 最大值 | 5.8 | 6.96 | 7.96 | 9.36 | 11.43 | 13.93 | 15.93 | 17.93 | 20.52 | 22.52 | 24.52 | 26.52 | 30.52 | 33.62 | 37 | 40 | 43 | 46 | 49 | 53.2 | 57.2 | 63.2 | 67.2 | 71.2 | 79.2 | 87.4 | 97.4 | 108.4 | 118.4 | 128.6 | 133.6 | 138.6 | 148.6 | 159.6 | 169.6 |
| d | 大径 最小值 | 5.5 | 6.6 | 7.6 | 9 | 11 | 13.5 | 15.5 | 17.5 | 20 | 22 | 24 | 26 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 | 56 | 62 | 66 | 70 | 78 | 86 | 96 | 107 | 117 | 127 | 132 | 137 | 147 | 158 | 168 |
DIN 126-1990 国家标准规范技术条件与参数矩阵
| 钢 | ||
机械性能 | 等级 |
|
硬度 |
| |
公差 | 产品等级 |
|
标准 |
| |
表面处理 |
| |
表面粗糙度 |
| |
验收及包装 |
| |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
