DIN 124-2011

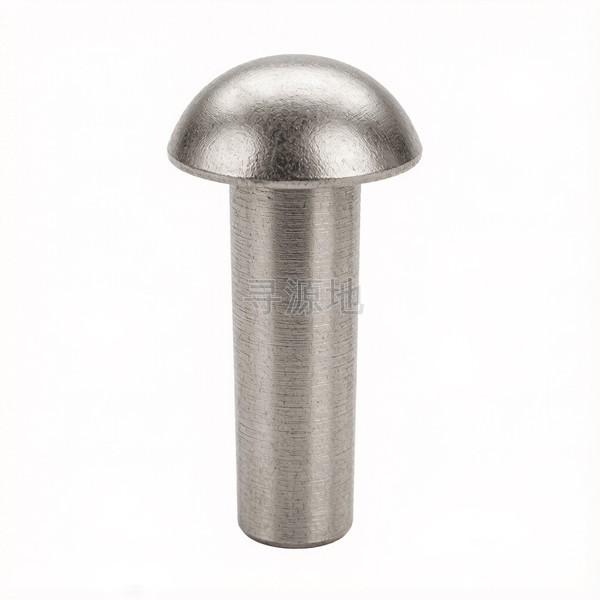

圆头铆钉(直径10至36mm)
Round head rivets with nominal diameters from 10 mm to 36 mm
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 119 | ISO 2338 | DIN 124-2011 |
螺纹尺寸 d | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| k | 头部厚度 最大值 | 7.4 | 8.4 | 9.9 | 10.9 | 12.6 | 14.1 | 15.1 | 17.1 | 18.1 | 20.3 | 22.3 | 24.3 |
| k | 头部厚度 最小值 | 6.5 | 7.5 | 9 | 10 | 11.5 | 13 | 14 | 16 | 17 | 19 | 21 | 23 |
| dk | 头部外径 最大值 | 16 | 19 | 22 | 25 | 28 | 32 | 36 | 40 | 43 | 48 | 53 | 58 |
| dk | 头部外径 最小值 | 14.9 | 17.7 | 20.7 | 23.7 | 26.7 | 30.4 | 34.4 | 38.4 | 41.4 | 46.4 | 51.1 | 56.1 |
| r | 过渡圆角 最大值 | 0.5 | 0.6 | 0.6 | 0.8 | 0.8 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 | 2 |
| d | 大径 最大值 | 10.2 | 12.2 | 14.2 | 16.2 | 18.2 | 20.2 | 22.2 | 24.3 | 27.3 | 30.3 | 33.3 | 36.3 |
| d | 大径 最小值 | 9.8 | 11.8 | 13.8 | 15.8 | 17.8 | 19.8 | 21.8 | 23.7 | 26.7 | 29.7 | 32.7 | 35.7 |
| a | 末端距 最大值 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13.5 | 15 | 16.5 | 18 |
| d1 | min | 9.4 | 11.3 | 13.2 | 15.2 | 17.1 | 19.1 | 20.9 | 22.9 | 25.8 | 28.6 | 31.6 | 34.6 |
该标准（DIN 124-2011）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)
推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：钣金/汽车/航空
核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳
主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
