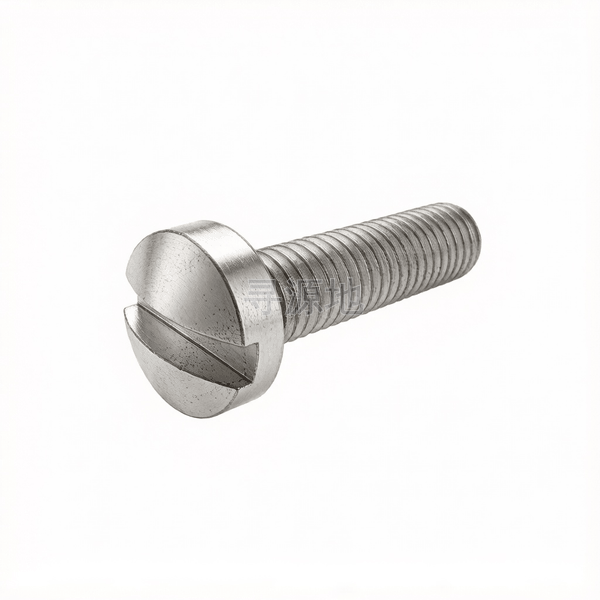

CNS 9668-1988

有槽扁圆顶柱头小螺钉

Slotted (oval) fillister head machine screws

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	台标 CNS
GB/T 818	ISO 7045	DIN 7985	ASME B18.6.3	CNS 9668-1988

螺纹尺寸 d		M1	M1.2	M1.4	M1.6	M1.7	M2	M2.2	M2.3	M2.5	M2.6	M3	M3.5	M4	M4.5	M5	M6	M8
P	螺距	0.25	0.25	0.3	0.35	0.35	0.4	0.45	0.45	0.45	0.45	0.5	0.6	0.7	0.75	0.8	1	1.25
h	max	0.9	1.05	1.15	1.3	1.4	1.6	1.8	1.8	2.05	2.1	2.4	2.75	3.1	3.4	3.9	4.6	6
h	min	0.6	0.75	0.85	1	1.1	1.3	1.5	1.5	1.75	1.7	2	2.35	2.7	3	3.3	4	5.4
k	头部厚度最大值	0.65	0.75	0.8	0.9	0.95	1.1	1.25	1.25	1.4	1.4	1.6	1.9	2.05	2.25	2.55	2.95	3.9
k	头部厚度最小值	0.45	0.55	0.6	0.7	0.75	0.9	1.05	1.05	1.2	1.2	1.4	1.6	1.75	1.95	2.25	2.65	3.5
dk	头部外径最大值	2	2.3	2.6	3	3.2	3.5	4	4	4.5	4.5	5.5	6	7	8	9	10.5	14
dk	头部外径最小值	1.7	2	2.2	2.6	2.8	3.1	3.6	3.6	4.1	4.1	5	5.5	6.5	7.4	8.4	9.8	13.2
r	过渡圆角最小值	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.2	0.25	0.4
da	过渡圆径最大值	1.4	1.6	1.8	2	2.1	2.6	2.8	2.9	3.1	3.2	3.6	4.1	4.7	5.2	5.7	6.8	9.2
t	max	0.45	0.55	0.6	0.75	0.8	0.9	1.05	1.05	1.15	1.15	1.4	1.6	1.8	1.95	2.2	2.7	3.5
t	min	0.35	0.45	0.5	0.55	0.6	0.7	0.75	0.75	0.85	0.85	1	1.2	1.3	1.45	1.6	1.9	2.5
f	参数值	0.2	0.25	0.3	0.35	0.4	0.45	0.5	0.5	0.6	0.6	0.7	0.8	1	1.1	1.2	1.5	2
n	max	0.42	0.42	0.42	0.55	0.55	0.75	0.75	0.75	0.95	0.95	0.95	1.15	1.15	1.15	1.4	1.4	1.8
n	min	0.32	0.32	0.32	0.4	0.4	0.6	0.6	0.6	0.8	0.8	0.8	1	1	1	1.2	1.2	1.6

该标准（CNS 9668-1988）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：69

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

全流程工序步骤：

碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
