CNS 9076-1996

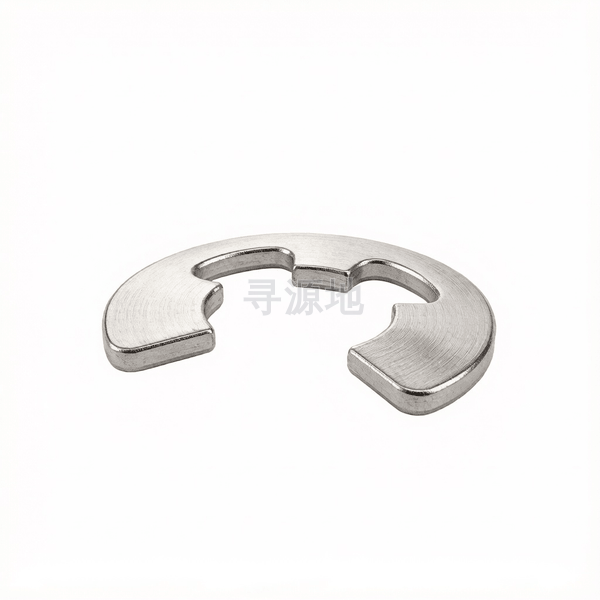

Ｅ型扣环

Retaining Rings-Type E

国标 GB	德标 DIN	台标 CNS
GB/T 893	DIN 471	CNS 9076-1996

螺纹尺寸 d		Φ0.8	Φ1.2	Φ1.5	Φ2	Φ2.5	Φ3	Φ4	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24
h	max	0.22	0.325	0.43	0.43	0.43	0.64	0.64	0.64	0.84	0.84	0.84	0.84	1.05	1.05	1.66	1.66	2.07
h	min	0.18	0.275	0.37	0.37	0.37	0.56	0.56	0.56	0.76	0.76	0.76	0.76	0.95	0.95	1.54	1.54	1.93
dc	法兰外径最大值	2.1	3.1	4.2	5.2	6.2	7.2	9.2	11.2	12.2	14.2	16.2	18.2	20.3	23.3	29.3	37.3	44.3
dc	法兰外径最小值	1.9	2.9	3.8	4.8	5.8	6.8	8.8	10.8	11.8	13.8	15.8	17.8	19.7	22.7	28.7	36.7	43.7
d	大径最大值	0.8	1.2	1.5	2	2.5	3	4	5	6	7	8	9	10	12	15	19	24
d	大径最小值	0.72	1.11	1.41	1.91	2.41	2.91	3.88	4.88	5.88	6.85	7.85	8.85	9.85	11.82	14.82	18.79	23.79
n	max	0.7	1	1.3	1.7	2.1	2.6	3.5	4.3	5.2	6.1	6.9	7.8	8.7	10.4	13	16.5	20.8
n	min	0.45	0.75	1.05	1.45	1.85	2.35	3.2	4	4.9	5.75	6.55	7.45	8.35	9.95	12.55	16.05	20.3

该标准（CNS 9076-1996）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级高精冲压定型级

推荐性能等级65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢

表面处理规范表面磷化涂防锈油;氧化发黑浸油;达克罗涂层

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：57

所属工业领域：机械锁紧

核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位

主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动

典型应用节点：

传动轴齿轮与轴承轴向卡槽限位、液压缸活塞限位锁死、销轴两端防轴向脱出

产品等级（精度）：高精冲压定型级

常用材料与性能等级：65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢

对应国际/德标：GB/T 893 (孔用); GB/T 894 (轴用); DIN 471; DIN 472; DIN 6799

推荐表面防腐：表面磷化涂防锈油;氧化发黑浸油;达克罗涂层

全流程工序步骤：

优质高碳弹簧钢带开卷 → 多工位精密级进模高速冲裁下料 → 超声波清洗除油 → 保护气氛网带炉淬火定型与回火 → 表面防锈磷化发黑 → 浸润脱水防锈油 → 弹性闭合疲劳抽检 → 成串穿线或纸盒包装
