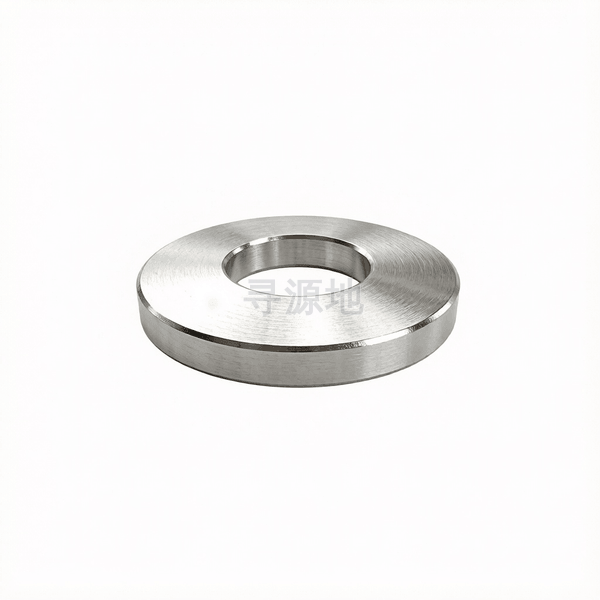

CNS 9073-1996

轻型皿形弹簧

Light disc Springs

国标 GB	国际 ISO	德标 DIN	台标 CNS
GB/T 77~80	ISO 4026~4029	DIN 913	CNS 9073-1996

螺纹尺寸 d		Φ4	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ11	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ25	Φ28	Φ30	Φ35	Φ40	Φ45	Φ50
h	max	0.32	0.425	0.525	0.525	0.63	0.73	0.83	0.83	0.94	1.04	1.25	1.25	1.655	1.855	2.055	2.055	2.565	2.565	3.08	3.58	3.58
h	min	0.28	0.375	0.475	0.475	0.57	0.67	0.77	0.77	0.86	0.96	1.15	1.15	1.545	1.745	1.945	1.945	2.435	2.435	2.92	3.42	3.42
h	max	0.65	0.8	0.95	1	1.15	1.3	1.45	1.55	1.7	1.95	2.25	2.35	2.9	3.25	3.55	3.75	4.45	4.7	5.5	6.2	6.5
h	min	0.45	0.6	0.75	0.8	0.95	1.1	1.25	1.35	1.5	1.65	1.95	2.05	2.6	2.95	3.25	3.45	4.05	4.3	5.1	5.8	6.1
dc	法兰外径最大值	8	10	12.5	14	16	18	20	22.5	25	28	31.5	35.5	40	45	50	56	63	71	80	90	100
dc	法兰外径最小值	7.85	9.85	12.3	13.8	15.8	17.8	19.75	22.25	24.75	27.75	31.2	35.2	39.7	44.7	49.7	55.65	62.65	70.65	79.65	89.6	99.6
d	大径最大值	4.35	5.35	6.35	7.35	8.35	9.35	10.4	11.4	12.4	14.4	16.5	18.55	20.65	22.65	25.65	28.75	31.3	36.3	41.3	46.3	51.3
d	大径最小值	4.2	5.2	6.2	7.2	8.2	9.2	10.2	11.2	12.2	14.2	16.3	18.3	20.4	22.4	25.4	28.5	31	36	41	46	51

该标准（CNS 9073-1996）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：46

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
