CNS 9072-1996

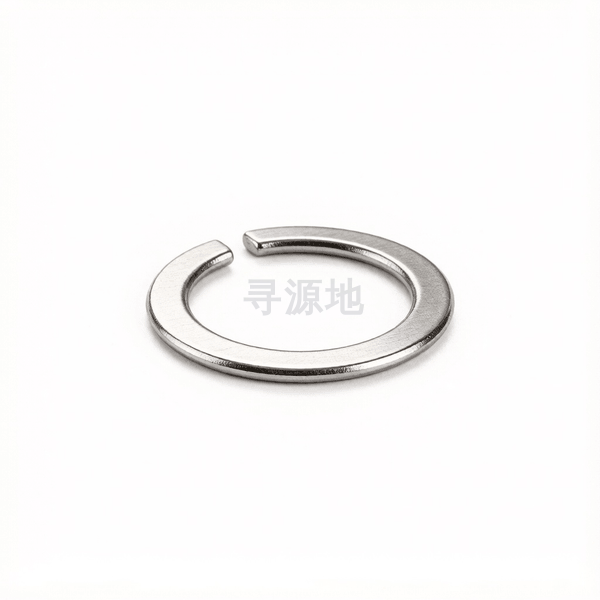

扣环(滚动轴承用)

Snap Rings for Bearings with Ring Groove

国标 GB	国际 ISO	德标 DIN	台标 CNS
GB/T 77~80	ISO 4026~4029	DIN 913	CNS 9072-1996

螺纹尺寸 d		Φ30	Φ32	Φ35	Φ37	Φ40	Φ42	Φ44	Φ47	Φ50	Φ52	Φ55	Φ56	Φ58	Φ62	Φ65	Φ68	Φ72	Φ75	Φ80	Φ85	Φ90	Φ95	Φ100	Φ110	Φ115	Φ120	Φ125	Φ130	Φ140	Φ145	Φ150	Φ160	Φ170	Φ180	Φ190	Φ200	Φ210	Φ215	Φ225	Φ230	Φ240	Φ250
b	max	3.25	3.25	3.25	3.25	3.25	3.25	3.25	4.4	4.4	4.4	4.4	4.4	4.4	4.4	4.4	4.85	4.85	4.85	4.85	4.85	4.85	4.85	4.85	4.85	4.85	7.21	7.21	7.21	7.21	7.21	7.21	7.21	9.6	9.6	9.6	9.6	9.6	9.6	10	10	10	10
b	min	3.1	3.1	3.1	3.1	3.1	3.1	3.1	4.25	4.25	4.25	4.25	4.25	4.25	4.25	4.25	4.7	4.7	4.7	4.7	4.7	4.7	4.7	4.7	4.7	4.7	7.06	7.06	7.06	7.06	7.06	7.06	7.06	9.45	9.45	9.45	9.45	9.45	9.45	9.85	9.85	9.85	9.85
h	max	1.12	1.12	1.12	1.12	1.12	1.12	1.12	1.12	1.12	1.12	1.12	1.12	1.12	1.7	1.7	1.7	1.7	1.7	1.7	1.7	2.46	2.46	2.46	2.46	2.46	2.82	2.82	2.82	2.82	2.82	2.82	2.82	3.1	3.1	3.1	3.1	3.1	3.1	3.5	3.5	3.5	3.5
h	min	1.02	1.02	1.02	1.02	1.02	1.02	1.02	1.02	1.02	1.02	1.02	1.02	1.02	1.6	1.6	1.6	1.6	1.6	1.6	1.6	2.36	2.36	2.36	2.36	2.36	2.72	2.72	2.72	2.72	2.72	2.72	2.72	3	3	3	3	3	3	3.4	3.4	3.4	3.4
dc	法兰外径最大值	34.7	36.7	39.7	41.3	44.6	46.3	48.3	52.7	55.7	57.9	60.7	61.7	63.7	67.7	70.7	74.6	78.6	81.6	86.6	91.6	96.5	101.6	106.5	116.6	121.6	129.7	134.7	139.7	149.7	154.7	159.7	169.7	182.9	192.9	202.9	212.9	222.8	227.8	237	242	252	262
d	大径最大值	27.8	29.8	32.8	34.4	37.7	39.4	41.4	44.2	47.2	49.3	52.2	53.2	55.2	59	62	64.2	68.2	71.2	76.2	81.2	86.2	91.2	96.2	106.2	111.2	114.6	119.6	124.6	134.6	139.6	144.5	154.5	162.9	172.8	182.8	192.8	202.7	207.7	216.1	221	231	241
d	大径最小值	27.4	29.4	32.4	34	37.3	38.9	40.9	43.7	46.7	48.8	51.7	52.4	54.4	58.2	61.2	63.4	67.4	70.4	75.4	80.4	85.4	90.4	95.2	105.2	110.2	113.6	118.6	123.6	133	138	142.9	152.9	161.3	171.2	181	191	200.9	205.9	214.3	219.2	229.2	239.2
n	参数值	3	3	3	3	3	3	3	4	4	4	4	4	4	4	4	5	5	5	5	5	5	5	5	5	5	7	7	7	7	7	7	7	10	10	10	10	10	10	10	10	10	10

该标准（CNS 9072-1996）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：57

所属工业领域：机械锁紧

核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位

主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
