CNS 7853-2-1981

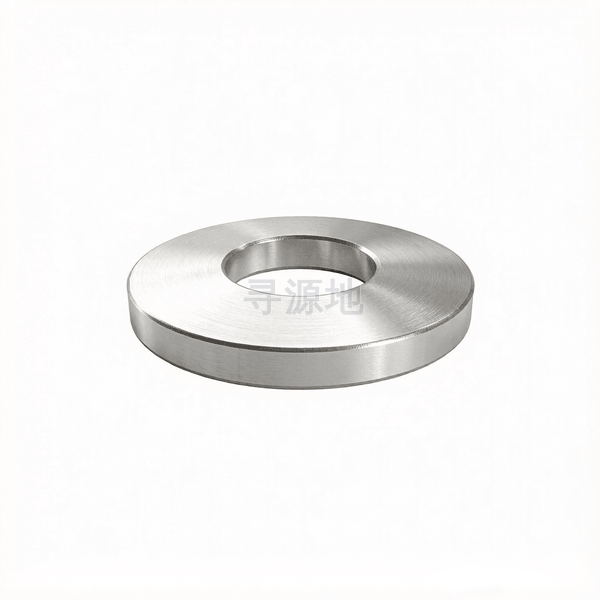

第3类皿形弹簧表2

No.3 Disc springs-table 2

国标 GB	国际 ISO	德标 DIN	台标 CNS
GB/T 77~80	ISO 4026~4029	DIN 913	CNS 7853-2-1981

螺纹尺寸 d		Φ36	Φ41	Φ46	Φ51	Φ57	Φ64	Φ72	Φ82	Φ92	Φ102	Φ112	Ф127
h	高度/厚度	2.63	3	3.38	3.83	2.4	2.63	3	3.38	3.83	4.2	4.88	5.25
H	高度/厚度	8.5	9	10.5	11.1	7.2	8.5	9	10.5	11.1	13.6	14.5	17
dc	法兰外径最大值	71	80	90	100	123	125	140	160	180	200	225	250
dc	法兰外径最小值	70.65	79.65	89.65	99.65	122.6	124.6	139.6	159.6	179.6	199.54	224.54	249.54
d	大径最大值	36.3	41.3	46.3	51.3	57.3	64.3	72.3	82.35	92.35	102.35	112.35	127.4
d	大径最小值	36	41	46	51	57	64	72	82	92	102	112	127

该标准（CNS 7853-2-1981）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：46

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
