CNS 6166-1987

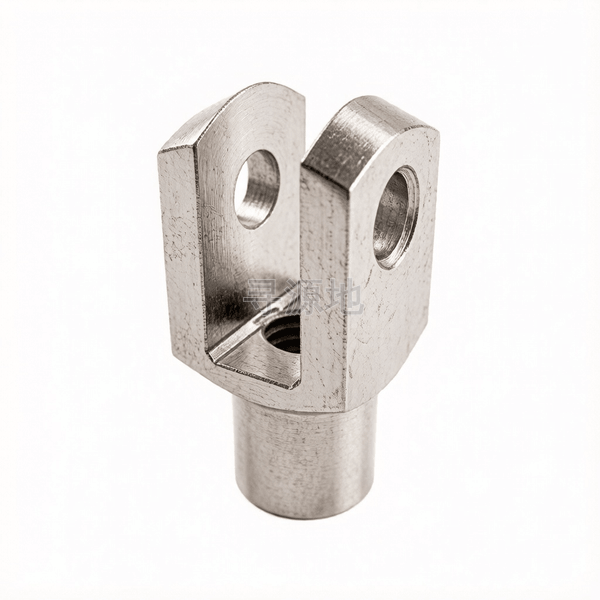

B型汽车用可调整叉形短接头之叉部
B Type Adjustable short yokes for automobiles
| 国标 GB | 国际 ISO | 德标 DIN | 台标 CNS |
|---|---|---|---|
| GB/T 119 | ISO 2338 | DIN 7 | CNS 6166-1987 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.25 | 1.5 | 1.5 | 1.5 |
| h | 高度/厚度 | 6 | 7 | 10 | 12 | 14 | 16 | 19 |
| H | 高度/厚度 | 20 | 24 | 32 | 40 | 48 | 56 | 64 |
| s | 对边宽度 | 10 | 12 | 16 | 20 | 24 | 28 | 32 |
| c | 倒角高 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 1 |
| d1 | max | 5.018 | 6.018 | 8.022 | 10.022 | 12.027 | 14.027 | 16.027 |
| d1 | min | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
| ds | 参数值 | 9 | 10 | 14 | 18 | 20 | 24 | 26 |
| h1 | 参数值 | 10 | 12 | 16 | 20 | 24 | 28 | 32 |
| h2 | 参数值 | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 |
| h3 | 参数值 | 7.5 | 9 | 12 | 15 | 18 | 21 | 24 |
| n | max | 5.075 | 6.075 | 8.09 | 10.09 | 12.11 | 14.11 | 16.11 |
| n | min | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
该标准（CNS 6166-1987）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)
推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
