CNS 5404-1980

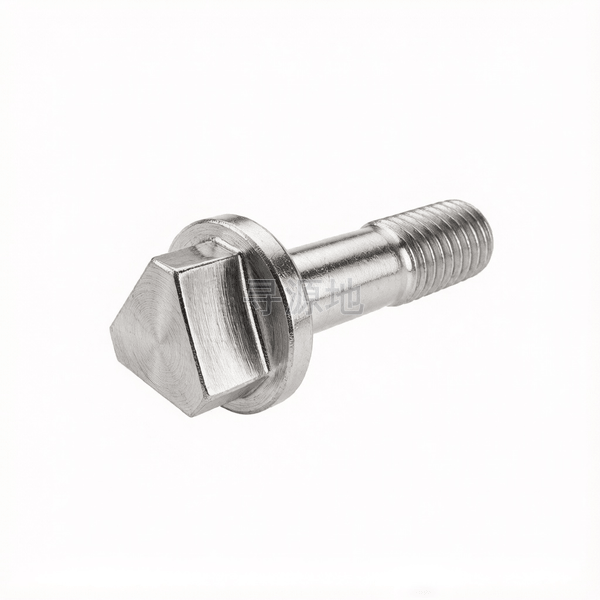

三角头凸缘螺钉
Triangle head bolts with collar
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 台标 CNS |
|---|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 | CNS 5404-1980 |
螺纹尺寸 d | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 |
| b | max | 5.5 | 6.5 | 8.8 | 10.8 | 12.1 | 14.1 | 18.5 | 22.5 | 26.5 |
| b | min | 5 | 6 | 8 | 10 | 12 | 14 | 17 | 21 | 25 |
| h | max | 2.1 | 2.1 | 2.1 | 2.4 | 2.9 | 3.1 | 3.6 | 4.1 | 5.1 |
| h | min | 1.9 | 1.9 | 1.9 | 2.2 | 2.7 | 2.9 | 3.4 | 3.9 | 4.7 |
| s | 对边宽度 最大值 | 6.5 | 8 | 9.75 | 11.75 | 14.5 | 16 | 20 | 25 | 30 |
| s | 对边宽度 最小值 | 6.3 | 7.8 | 9.55 | 11.55 | 14.3 | 15.8 | 19.8 | 24.8 | 29.8 |
| k | 头部厚度 最大值 | 3.1 | 4.1 | 4.6 | 6.1 | 7.7 | 9.2 | 11.7 | 14.2 | 17.2 |
| k | 头部厚度 最小值 | 2.9 | 3.9 | 4.4 | 5.9 | 7.3 | 8.8 | 11.3 | 13.8 | 16.8 |
| dc | 法兰外径 最大值 | 8.7 | 10.2 | 12.2 | 15.2 | 18.2 | 22.2 | 28.2 | 35.3 | 42.3 |
| dc | 法兰外径 最小值 | 8.3 | 9.8 | 11.8 | 14.8 | 17.8 | 21.8 | 27.8 | 34.7 | 41.7 |
| ds | max | 3 | 3.9 | 4.6 | 6.2 | 7.7 | 9.2 | 12.7 | 16.2 | 19.2 |
| ds | min | 2.8 | 3.7 | 4.4 | 6 | 7.5 | 9 | 12.5 | 16 | 19 |
该标准（CNS 5404-1980）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
