台标平台标准档案编号：BJT-CNS-CNS-5115-78F8
现行有效
CNS 5115-1980

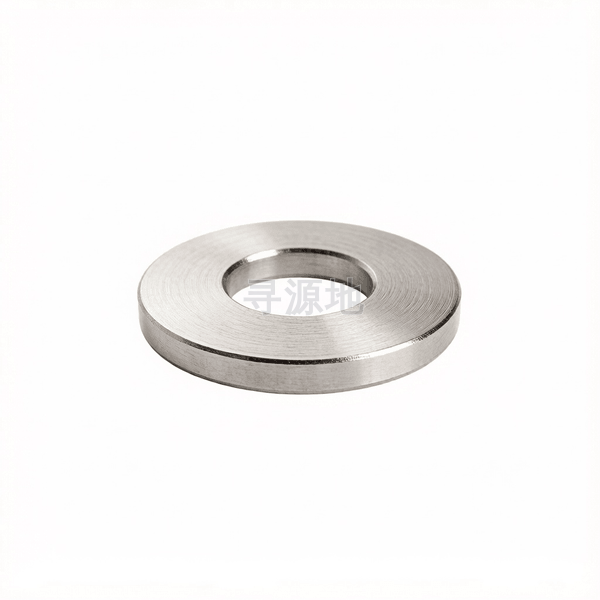

用于螺栓粗级垫圈
Washers, Type Coarse, for Bolts
| 国标 GB | 国际 ISO | 德标 DIN | 台标 CNS |
|---|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 125A | CNS 5115-1980 |
螺纹尺寸 d | Φ5 | Φ6 | Φ7 | Φ8 | Φ10 | Φ12 | Φ13 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ23 | Φ24 | Φ25 | Φ26 | Φ27 | Φ28 | Φ30 | Φ32 | Φ33 | Φ35 | Φ36 | Φ40 | Φ45 | Φ50 | Φ55 | Φ60 | Φ65 | Φ70 | Φ75 | Φ80 | Φ85 | Φ90 | Φ95 | Φ100 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 0.8 | 1.6 | 1.6 | 2 | 2.5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 8 | 9 | 9 | 9 | 10 | 10 | 12 | 12 | 12 | 12 | 14 |
| dc | 法兰外径 | 10 | 12 | 14 | 16 | 20 | 25 | 25 | 28 | 28 | 30 | 32 | 34 | 36 | 38 | 40 | 40 | 40 | 42 | 45 | 50 | 50 | 52 | 52 | 58 | 62 | 68 | 75 | 80 | 90 | 95 | 100 | 110 | 110 | 115 | 120 | 125 |
| d | 大径 最小值 | 5.5 | 7 | 8 | 9 | 11 | 13 | 14 | 15 | 17 | 19 | 21 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 31 | 34 | 34 | 37 | 37 | 41 | 46 | 51 | 56 | 62 | 68 | 72 | 78 | 82 | 86 | 92 | 98 | 102 |
该标准（CNS 5115-1980）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
