台标平台标准档案编号：BJT-CNS-CNS-5114-3CE8
现行有效
CNS 5114-1980

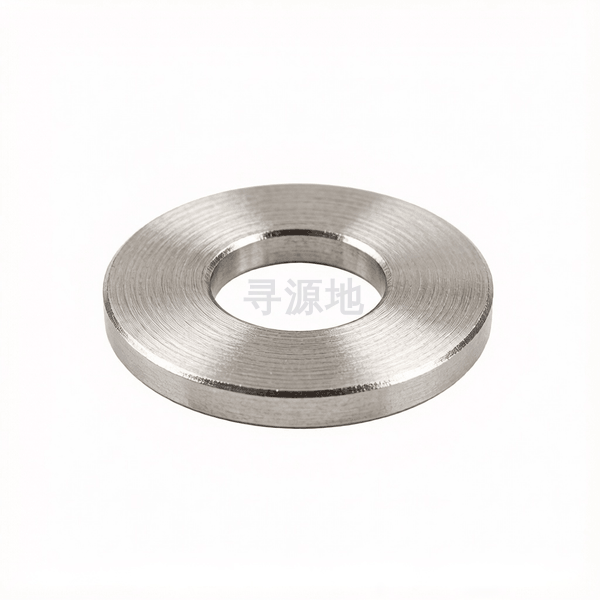

用于螺栓中级垫圈
Washers, Type Medium, for Bolts
| 国标 GB | 国际 ISO | 德标 DIN | 台标 CNS |
|---|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 125A | CNS 5114-1980 |
螺纹尺寸 d | Φ3 | Φ4 | Φ5 | Φ6 | Φ7 | Φ8 | Φ10 | Φ12 | Φ13 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ23 | Φ24 | Φ25 | Φ26 | Φ27 | Φ28 | Φ30 | Φ32 | Φ33 | Φ35 | Φ36 | Φ40 | Φ45 | Φ50 | Φ55 | Φ60 | Φ65 | Φ70 | Φ75 | Φ80 | Φ85 | Φ90 | Φ95 | Φ100 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 0.8 | 0.8 | 0.8 | 1.6 | 1.6 | 2 | 2.5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 8 | 9 | 9 | 9 | 10 | 10 | 12 | 12 | 12 | 12 | 14 |
| dc | 法兰外径 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 | 25 | 28 | 28 | 30 | 32 | 34 | 36 | 38 | 40 | 40 | 40 | 42 | 45 | 50 | 50 | 52 | 52 | 58 | 62 | 68 | 75 | 80 | 90 | 95 | 100 | 110 | 110 | 115 | 120 | 125 |
| d | 大径 最大值 | 3.075 | 4.075 | 5.075 | 6.09 | 7.09 | 8.09 | 10.11 | 12.11 | 13.11 | 14.11 | 16.11 | 18.11 | 20.13 | 22.13 | 23.13 | 24.13 | 25.13 | 26.13 | 27.13 | 28.13 | 30.13 | 32.16 | 33.16 | 35.16 | 36.16 | 40.16 | 45.16 | 50.16 | 55.19 | 60.19 | 65.19 | 70.19 | 75.19 | 80.19 | 85.22 | 90.22 | 95.22 | 100.22 |
| d | 大径 最小值 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 13 | 14 | 16 | 18 | 20 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 30 | 32 | 33 | 35 | 36 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
该标准（CNS 5114-1980）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
