CNS 5052-1979

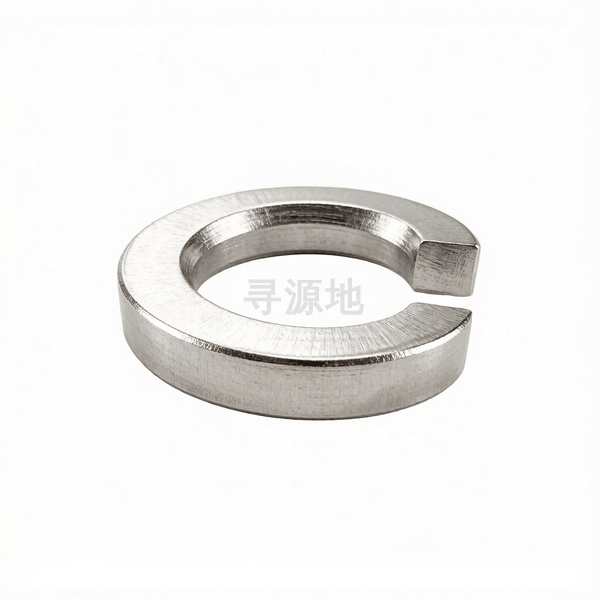

单圈弹簧垫圈(柱头螺钉用)
Single coil spring washers for cylindrical head screws
| 国标 GB | 德标 DIN | 台标 CNS |
|---|---|---|
| GB/T 93 | DIN 127B | CNS 5052-1979 |
螺纹尺寸 d | Φ3 | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | Φ42 | Φ48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | max | 1.1 | 1.1 | 1.3 | 1.7 | 1.7 | 2.1 | 2.65 | 2.65 | 3.2 | 3.7 | 3.7 | 4.7 | 4.7 | 5.2 | 5.2 | 6.2 | 6.2 | 7.25 | 8.25 | 8.25 |
| b | min | 0.9 | 0.9 | 1.1 | 1.5 | 1.5 | 1.9 | 2.35 | 2.35 | 2.8 | 3.3 | 3.3 | 4.3 | 4.3 | 4.8 | 4.8 | 5.8 | 5.8 | 6.75 | 7.75 | 7.75 |
| h | max | 1.1 | 1.1 | 1.3 | 1.7 | 1.7 | 2.1 | 2.65 | 2.65 | 3.2 | 3.7 | 3.7 | 4.7 | 4.7 | 5.2 | 5.2 | 6.2 | 6.2 | 7.25 | 8.25 | 8.25 |
| h | min | 0.9 | 0.9 | 1.1 | 1.5 | 1.5 | 1.9 | 2.35 | 2.35 | 2.8 | 3.3 | 3.3 | 4.3 | 4.3 | 4.8 | 4.8 | 5.8 | 5.8 | 6.75 | 7.75 | 7.75 |
| h | max | 2.36 | 2.36 | 2.83 | 3.78 | 3.78 | 4.72 | 5.9 | 5.9 | 7.1 | 8.25 | 8.25 | 10.6 | 10.6 | 11.8 | 11.8 | 14.2 | 14.2 | 16.5 | 18.9 | 18.9 |
| h | min | 2 | 2 | 2.4 | 3.2 | 3.2 | 4 | 5 | 5 | 6 | 7 | 7 | 9 | 9 | 10 | 10 | 12 | 12 | 14 | 16 | 16 |
| dc | 法兰外径 最大值 | 5.6 | 6.1 | 7 | 8.8 | 9.9 | 12.7 | 16 | 18 | 21.1 | 24.4 | 26.4 | 30.6 | 32.9 | 35.9 | 38.9 | 44.1 | 47.1 | 52.2 | 60.2 | 67 |
| d | 大径 最大值 | 3.4 | 3.9 | 4.4 | 5.4 | 6.5 | 8.5 | 10.7 | 12.7 | 14.7 | 17 | 19 | 21.2 | 23.5 | 25.5 | 28.5 | 31.7 | 34.7 | 37.7 | 43.7 | 50.5 |
| d | 大径 最小值 | 3.1 | 3.6 | 4.1 | 5.1 | 6.1 | 8.1 | 10.2 | 12.2 | 14.2 | 16.2 | 18.2 | 20.2 | 22.5 | 24.5 | 27.5 | 30.5 | 33.5 | 36.5 | 42.5 | 49 |
该标准（CNS 5052-1979）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准弹性级
推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退
生产制造工艺与质量控制
产品等级（精度）：标准弹性级
常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)
推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
全流程工序步骤：
扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
