CNS 5051-1979

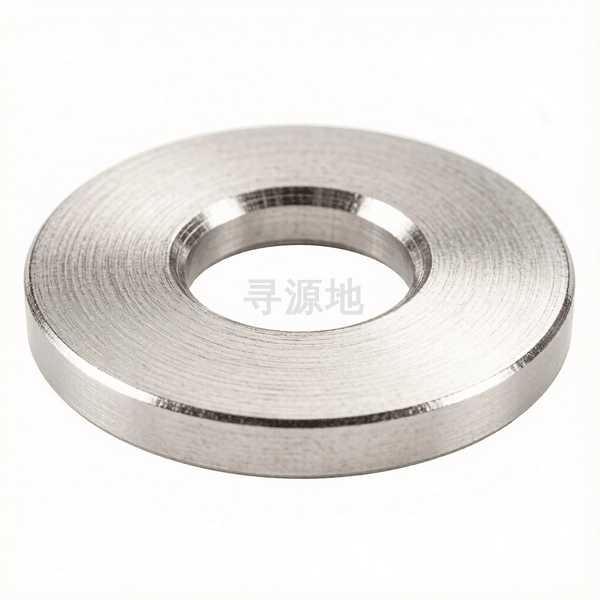

皿形弹簧垫圈(带垫螺钉用)
Conical spring washers for screw assemblies
| 国标 GB | 国际 ISO | 德标 DIN | 台标 CNS |
|---|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 125A | CNS 5051-1979 |
螺纹尺寸 d | Φ2.5 | Φ3 | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ7 | Φ8 | Φ10 | Φ12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.44 | 0.54 | 0.54 | 0.85 | 1.06 | 1.27 | 1.58 | 2.09 | 2.09 | 2.6 |
| h | min | 0.36 | 0.46 | 0.46 | 0.75 | 0.94 | 1.13 | 1.42 | 1.91 | 1.91 | 2.4 |
| h | max | 1.25 | 1.45 | 1.45 | 1.75 | 2.05 | 2.25 | 2.55 | 3.05 | 3.05 | 3.6 |
| h | min | 1 | 1.2 | 1.2 | 1.5 | 1.8 | 2 | 2.3 | 2.8 | 2.8 | 3.3 |
| dc | 法兰外径 最大值 | 6 | 7 | 8 | 9 | 11 | 14 | 17 | 18 | 23 | 29 |
| dc | 法兰外径 最小值 | 5.7 | 6.64 | 7.64 | 8.64 | 10.57 | 13.57 | 16.57 | 17.57 | 22.48 | 28.48 |
| d | 大径 最大值 | 2.35 | 2.85 | 3.32 | 3.72 | 4.67 | 5.62 | 6.65 | 7.55 | 9.45 | 11.18 |
| d | 大径 最小值 | 2.25 | 2.75 | 3.2 | 3.6 | 4.55 | 5.5 | 6.5 | 7.4 | 9.3 | 11 |
该标准（CNS 5051-1979）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
