CNS 5014-1979

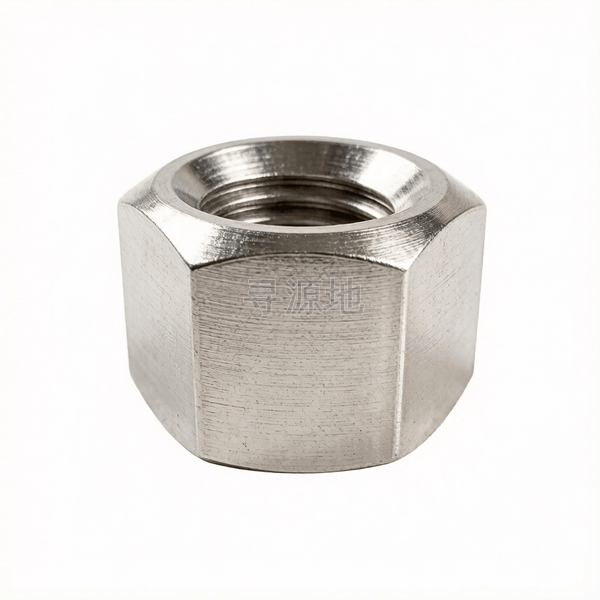

1.5d厚六角螺母
Hexagon nuts with a height of 1.5d
| 国标 GB | 美标 ASME/ANSI | 台标 CNS |
|---|---|---|
| GB/T 1229 | ASME B18.2.2 Heavy Hex | CNS 5014-1979 |
螺纹尺寸 d | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 |
| s | 对边宽度 最大值 | 13 | 17 | 19 | 24 | 30 | 36 | 46 | 55 | 65 | 75 |
| s | 对边宽度 最小值 | 12.73 | 16.73 | 18.67 | 23.67 | 29.67 | 35.38 | 45.38 | 54.26 | 64.26 | 74.26 |
| k | 头部厚度 最大值 | 12.35 | 15.35 | 18.35 | 24.42 | 30.42 | 36.5 | 45.5 | 54.6 | 63.6 | 72.6 |
| k | 头部厚度 最小值 | 11.65 | 14.65 | 17.65 | 23.58 | 29.58 | 35.5 | 44.5 | 53.4 | 62.4 | 71.4 |
该标准（CNS 5014-1979）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (精密级)
推荐性能等级2H; 10级; 12级; 10H
表面处理规范磷化涂油;发黑浸油;达克罗;热浸镀锌
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
石油化工高温高压管道法兰、核电承压容器大螺柱成对紧固、高层钢构厚板连接
生产制造工艺与质量控制
产品等级（精度）：A级 (精密级)
常用材料与性能等级：2H; 10级; 12级; 10H
对应国际/德标：ASME B18.2.2 Heavy Hex; ASTM A194 2H; GB/T 1229
推荐表面防腐：磷化涂油;发黑浸油;达克罗;热浸镀锌
全流程工序步骤：
45号钢/42CrMo棒料 → 中频感应加热下料锻造或特大吨位冷镦 → 车修倒角与平面 → 专用大扭矩攻丝机攻牙 → 整体淬火高温回火热处理 → 表面磷化涂油或热浸镀锌 → 超声波探伤抽检 → 木箱包装
