台标平台标准档案编号：BJT-CNS-CNS-4848-6114
现行有效
CNS 4848-1982

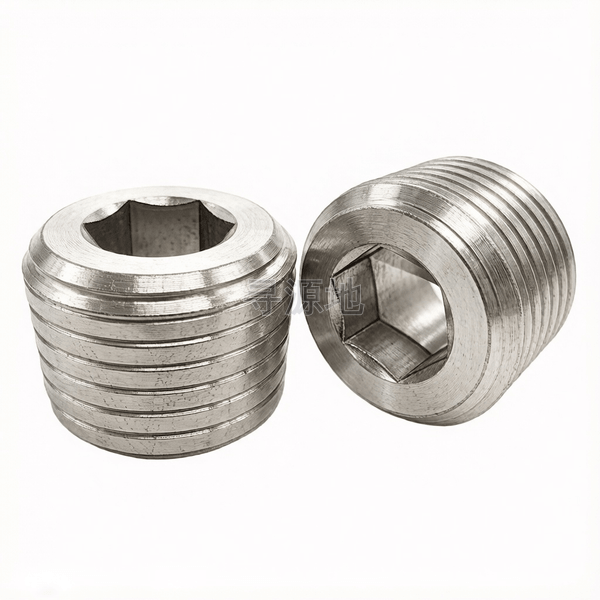

米制六角承窝管塞(具推拔螺纹)
Metric hexagon socket pipe plugs with taper thread
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 台标 CNS |
|---|---|---|---|---|
| GB/T 70.1 | ISO 4762 | DIN 912 | ASME B18.3 | CNS 4848-1982 |
螺纹尺寸 d | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M26 | M27 | M30 | M33 | M36 | M38 | M39 | M42 | M45 | M48 | M52 | M56 | M60 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | — | 2 | — | 1.5 | 2 | — | — | — | — | 2 | 2 |
| H | 高度/厚度 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 18 | 18 | 20 | 20 | 22 | 22 |
| s | 对边宽度 | 4 | 5 | 7 | 7 | 8 | 8 | 10 | 10 | 12 | 12 | 12 | 17 | 17 | 19 | 19 | 19 | 22 | 22 | 24 | 24 | 32 | 32 |
| e | 对角宽 最小值 | 4.7 | 5.9 | 8.1 | 8.1 | 9.4 | 9.4 | 11.7 | 11.7 | 14 | 14 | 14 | 19.8 | 19.8 | 22.1 | 22.1 | 22.1 | 25.6 | 25.6 | 27.9 | 27.9 | 37 | 37 |
| t | min | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 7.5 | 7.5 | 7.5 | 11.5 | 11.5 | 11.5 | 11.5 | 13 | 13 |
该标准（CNS 4848-1982）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级8.8; 10.9; 12.9; A2-70; A4-80
表面处理规范氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
自动化工装夹具、五金冲压模具、机床主轴箱体、高精度液压泵阀深沉孔安装
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：8.8; 10.9; 12.9; A2-70; A4-80
对应国际/德标：DIN 912; ISO 4762; ASME B18.3; GB/T 70.1
推荐表面防腐：氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化
全流程工序步骤：
SCM435/40Cr合金线材 → 球化退火 → 酸洗磷化 → 精拉拔 → 多工位冷镦切断成型圆柱头与六角孔 → 滚丝搓牙 → 连续网带式保护气氛调质淬火回火 → 表面发黑或达克罗防腐 → 除氢防脆 → 全自动影像筛选机检测 → 定重装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
