台标平台标准档案编号：BJT-CNS-CNS-4845-DB96
现行有效
CNS 4845-1982

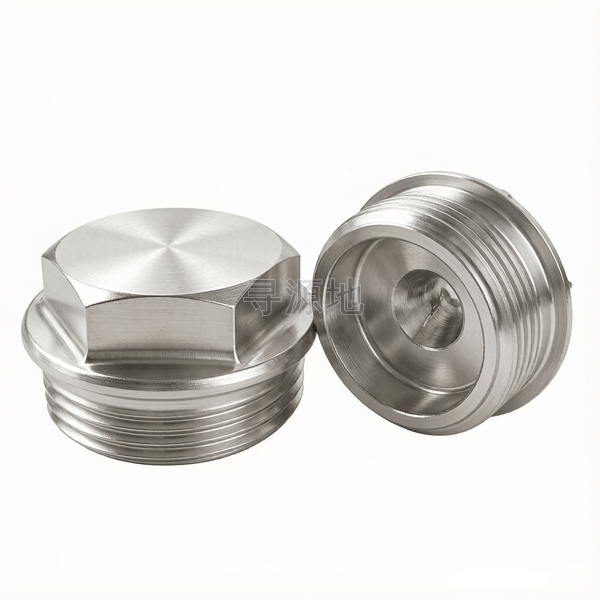

轻型六角头管塞(具肩部与平行螺纹)(A型 d≥18mm)
Light type hexagon head pipe plugs with shoulder and parallel thread(d≥18mm)
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 台标 CNS |
|---|---|---|---|---|
| GB/T 845~847 | ISO 7049 | DIN 7981 | ASME B18.6.4 | CNS 4845-1982 |
螺纹尺寸 d | M18 | M22 | M26 | M30 | |
|---|---|---|---|---|---|
| P | 螺距 | 1.5 | 1.5 | 1.5 | 1.5 |
| s | 对边宽度 | 17 | 19 | 22 | 22 |
| e | 对角宽 最小值 | 18.9 | 21.1 | 24.49 | 24.49 |
| k | 头部厚度 最大值 | 6.24 | 6.24 | 8.29 | 8.29 |
| k | 头部厚度 最小值 | 5.76 | 5.76 | 7.71 | 7.71 |
| dc | 法兰外径 | 23 | 27 | 31 | 36 |
| l | 公称长度 | 17 | 17 | 19.5 | 19.5 |
| t | max | 8.6 | 8.6 | 8.6 | 8.6 |
| t | min | 7.7 | 7.7 | 7.7 | 7.7 |
| d1 | max | 10.5 | 14.5 | 16.5 | 20.5 |
| d1 | min | 10 | 14 | 16 | 20 |
该标准（CNS 4845-1982）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (成型自攻级)
推荐性能等级渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
表面处理规范镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定
生产制造工艺与质量控制
产品等级（精度）：A级 (成型自攻级)
常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847
推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
全流程工序步骤：
优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
