CNS 4843-1982

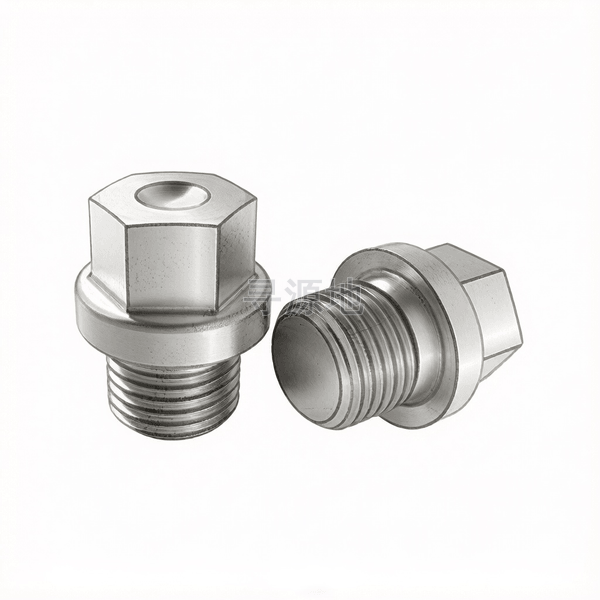

重型六角头管塞(具肩部与平行螺纹)

Heavy type hexagon head pipe plugs with shoulder and parallel thread

国标 GB	德标 DIN	台标 CNS
QC/T 383	DIN 906	CNS 4843-1982

螺纹尺寸 d		M10	M12	M14	M16	M18	M20	M22	M24	M26	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	M56	M60	M64
P	螺距	1	1.5	1.5	1.5	1.5	—	2	—	1.5	—	1.5	2	—	1.5	2	—	—	—	—	2	2	2
h	高度/厚度	3	3	3	3	4	4	4	4	4	4	4	5	5	5	5	5	5	5	5	5	5	5
s	对边宽度	10	13	13	17	17	19	19	22	24	24	24	27	27	27	27	30	30	30	30	36	36	36
e	对角宽最小值	10.89	14.2	14.2	18.72	18.72	20.88	20.88	23.91	26.17	26.17	26.17	29.56	29.56	29.56	29.56	32.95	32.95	32.95	32.95	39.55	39.55	39.55
k	头部厚度最大值	6.24	6.24	6.24	6.24	8.29	8.29	8.29	9.29	10.29	10.29	10.29	11.35	11.35	11.35	11.35	12.35	12.35	12.35	12.35	15.35	15.35	15.35
k	头部厚度最小值	5.76	5.76	5.76	5.76	7.71	7.71	7.71	8.71	9.71	9.71	9.71	10.65	10.65	10.65	10.65	11.65	11.65	11.65	11.65	14.65	14.65	14.65
dc	法兰外径	14	17	19	21	23	25	27	29	31	32	36	39	42	44	46	49	52	55	60	64	68	72
l	公称长度	17	21	21	21	24	26	26	27	30	30	30	32	32	32	32	33	33	33	33	40	40	40

该标准（CNS 4843-1982）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级精密管螺纹密封级

推荐性能等级碳钢 4.8/8.8; 黄铜; 304不锈钢

表面处理规范电镀蓝白锌;发黑浸油;螺纹预涂微胶囊厌氧密封防漏胶

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：46

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

减速机与齿轮箱放油注油孔密封、液压多路阀截止封堵、汽车发动机油底壳放油堵头

产品等级（精度）：精密管螺纹密封级

常用材料与性能等级：碳钢 4.8/8.8; 黄铜; 304不锈钢

对应国际/德标：DIN 906 (内六角锥形); DIN 908 (带垫面); DIN 910; QC/T 383

推荐表面防腐：电镀蓝白锌;发黑浸油;螺纹预涂微胶囊厌氧密封防漏胶

全流程工序步骤：

冷拔优质合金棒料 → 冷镦冲六角内孔成型或数控车床切削螺纹与密封面 → 滚压55°/60°锥管螺纹 → 清洗去油 → 表面电镀防腐 → 螺纹表面自动喷涂微胶囊防漏密封密封胶 → 烘干全检 → 装盒包装
