CNS 4665-1984

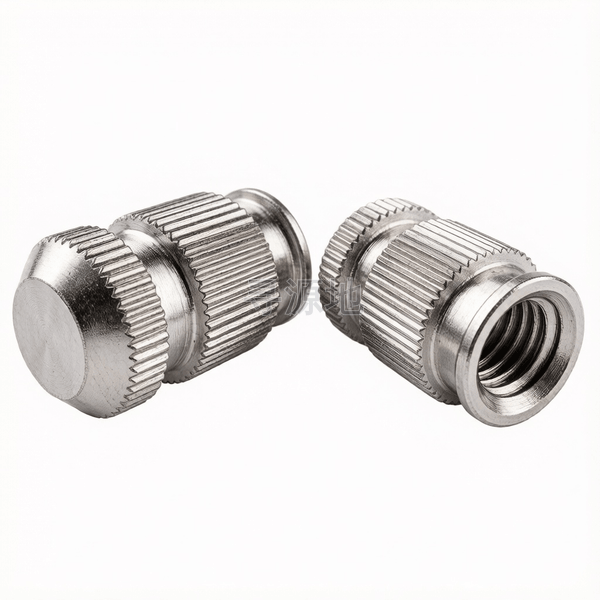

滚花嵌入螺帽(长型封闭式,嵌于塑胶制品与压铸件内用)(U型)
Knurled insert nuts heavy type for for plastic mouldings and pressure die castings with dead hole—Type U
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 台标 CNS |
|---|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 | CNS 4665-1984 |
螺纹尺寸 d | M4 | M5 | M6 | M8 | M10 | M12 | M16 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 |
| h | max | 11 | 13.3 | 15.8 | 20.3 | 25 | 29.8 | 39.5 |
| h | min | 10.82 | 13.12 | 15.62 | 20.09 | 24.79 | 29.59 | 39.25 |
| k | 头部厚度 | 1 | 1 | 1.2 | 1.5 | 1.5 | 2 | 3 |
| dk | 头部外径 | 7 | 9 | 10 | 12 | 15 | 18 | 24 |
| r | 过渡圆角 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 |
| d1 | max | 5.3 | 6.6 | 7.8 | 10.5 | 13 | 15.7 | 21 |
| d1 | min | 5.18 | 6.45 | 7.65 | 10.32 | 12.82 | 15.52 | 20.79 |
| dp | 参数值 | 5 | 6 | 7 | 9 | 12 | 15 | 19 |
| ds | max | 7 | 9 | 10 | 12 | 15 | 18 | 24 |
| ds | min | 6.91 | 8.91 | 9.91 | 11.89 | 14.89 | 17.89 | 23.87 |
| h1 | max | 8 | 10 | 12 | 16 | 20 | 24 | 32 |
| h1 | min | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 31.38 |
| k1 | 参数值 | 4 | 4.5 | 5 | 6 | 8 | 10 | 11 |
| n | 参数值 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 |
该标准（CNS 4665-1984）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
