台标平台标准档案编号：BJT-CNS-CNS-4656G-BC19
现行有效
CNS 4656G-1978

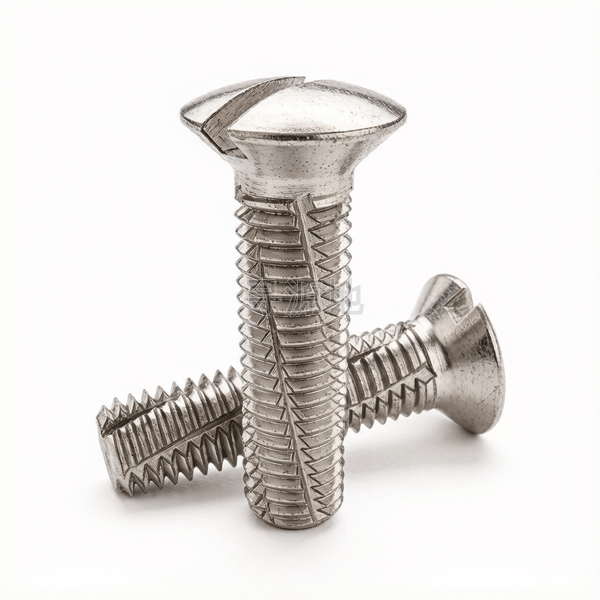

开槽半沉头切削螺纹螺钉（企标）
Countersunk slotted raised head thread cutting screws
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 台标 CNS |
|---|---|---|---|---|
| GB/T 819.1 | ISO 7046-1 | DIN 965 | ASME B18.6.3 | CNS 4656G-1978 |
螺纹尺寸 d | M2.5 | M3 | M4 | M5 | M6 | M8 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 |
| k | 头部厚度 最大值 | 1.5 | 1.65 | 2.7 | 2.7 | 3.3 | 4.65 |
| dk | 头部外径 最大值 | 4.7 | 5.5 | 8.4 | 9.3 | 11.3 | 15.8 |
| dk | 头部外径 最小值 | 4.4 | 5.2 | 8.04 | 8.94 | 10.87 | 15.37 |
| t | max | 1.2 | 1.45 | 1.9 | 2.4 | 2.8 | 3.7 |
| t | min | 1 | 1.2 | 1.6 | 2 | 2.4 | 3.2 |
| f | 参数值 | 0.6 | 0.7 | 1 | 1.2 | 1.4 | 2 |
| n | max | 0.8 | 1 | 1.51 | 1.51 | 1.91 | 2.31 |
| n | min | 0.66 | 0.86 | 1.26 | 1.26 | 1.66 | 2.06 |
该标准（CNS 4656G-1978）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
电器机柜合页铰链安装、电子设备外面板齐平固定、铝合金门窗五金件装配
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 965; ISO 7046-1; ASME B18.6.3; GB/T 819.1
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化
全流程工序步骤：
低碳钢/黄铜线材 → 轻拉调直 → 双模三冲冷镦沉头冲压十字槽型 → 高速搓丝机搓牙 → 调质热处理(高强级) → 表面电镀/钝化处理 → 烘干去水 → 装袋装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
