CNS 4656B-1978

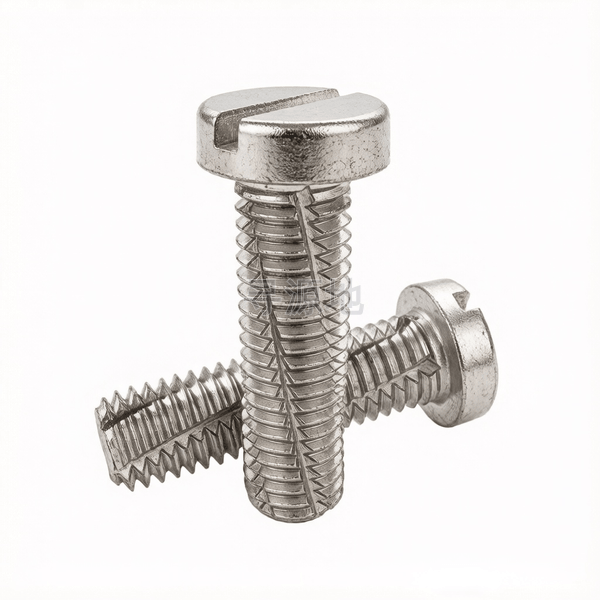

开槽圆柱头切削螺纹螺钉
Slotted cheese head thread cutting screws
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 台标 CNS |
|---|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 | CNS 4656B-1978 |
螺纹尺寸 d | M2.5 | M3 | M4 | M5 | M6 | M8 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 |
| k | 头部厚度 最大值 | 1.8 | 2 | 2.6 | 3.3 | 3.9 | 5 |
| k | 头部厚度 最小值 | 1.66 | 1.86 | 2.46 | 3.12 | 3.6 | 4.7 |
| dk | 头部外径 最大值 | 4.5 | 5.5 | 7 | 8.5 | 10 | 13 |
| dk | 头部外径 最小值 | 4.32 | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 |
| r | 过渡圆角 最小值 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 |
| da | 过渡圆径 最大值 | 3.1 | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 |
| t | min | 0.7 | 0.85 | 1.1 | 1.3 | 1.6 | 2 |
| n | max | 0.8 | 1 | 1.51 | 1.51 | 1.91 | 2.31 |
| n | min | 0.66 | 0.86 | 1.26 | 1.26 | 1.66 | 2.06 |
该标准（CNS 4656B-1978）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
