台标平台标准档案编号：BJT-CNS-CNS-4655-395B
现行有效
CNS 4655-1978

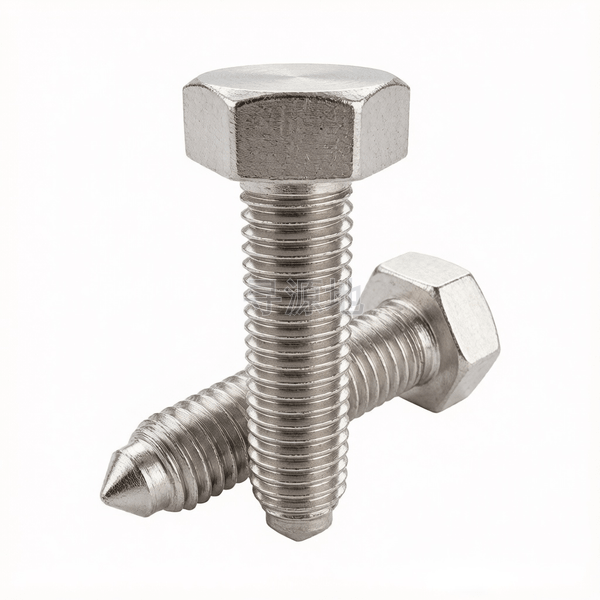

B型六角头短柱锥形端固定螺钉
Hexagon set screws with half dog point and cone end—Type B
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 台标 CNS |
|---|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 | CNS 4655-1978 |
螺纹尺寸 d | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1 | 1.25 | 1.5 | 1.75 | 2 | — | — | — | — |
| s | 对边宽度 | 8 | 10 | 13 | 17 | 19 | 24 | 30 | 36 | 46 |
| e | 对角宽 最小值 | 8.87 | 11.05 | 14.38 | 18.9 | 21.1 | 26.75 | 33.53 | 39.98 | 51.28 |
| k | 头部厚度 | 5 | 6 | 7 | 9 | 11 | 14 | 17 | 21 | 25 |
| r | 过渡圆角 最小值 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.8 | 0.8 | 1 | 1 |
| da | 过渡圆径 最大值 | 6.8 | 9.2 | 11.2 | 14.2 | 18.2 | 22.4 | 26.4 | 33.4 | 39.4 |
| dp | 参数值 | 4 | 5.5 | 7 | 8.5 | 12 | 15 | 18 | 23 | 28 |
| r1 | 参数值 | 0.4 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1 | 1.2 | 1.6 |
| z | 参数值 | 3.5 | 5 | 5.5 | 7 | 9 | 9 | 11 | 14 | 14 |
| z1 | 参数值 | 1.8 | 2.5 | 3 | 3.5 | 4.5 | 5 | 6 | 8 | 10 |
该标准（CNS 4655-1978）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
