台标平台标准档案编号：BJT-CNS-CNS-4647-9AAF
现行有效
CNS 4647-1983

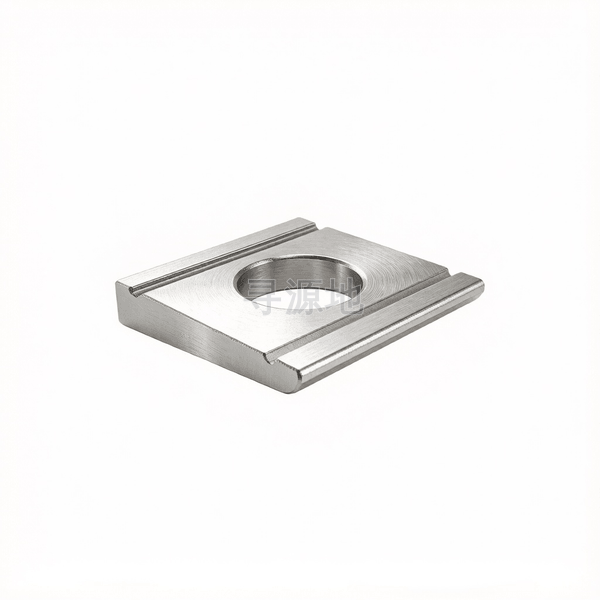

斜垫圈(槽铁高强度结构用)
Square taper washers for high prestressed channels
| 国标 GB | 德标 DIN | 台标 CNS |
|---|---|---|
| GB/T 852 | DIN 434 | CNS 4647-1983 |
螺纹尺寸 d | Φ12 | Φ16 | Φ20 | Φ22 | Φ24 | Φ27 | |
|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 3.7 | 4.45 | 5.25 | 6 | 6.25 | 6.25 |
| H | 高度/厚度 | 4.9 | 5.9 | 7 | 8 | 8.5 | 8.5 |
| s | 对边宽度 | 26 | 32 | 40 | 44 | 56 | 56 |
| d | 大径 最小值 | 13 | 17 | 21 | 23 | 25 | 28 |
| t | 槽深 | 0.7 | 0.8 | 0.9 | 1 | 1 | 1 |
| h1 | max | 1.8 | 1.9 | 2.5 | 2.5 | 2.5 | 3 |
| h1 | min | 1.6 | 1.6 | 2 | 2 | 2 | 2.5 |
| h2 | 参数值 | 2.5 | 3 | 3.5 | 4 | 4 | 4 |
| s1 | 参数值 | 30 | 36 | 44 | 50 | 56 | 56 |
该标准（CNS 4647-1983）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级粗制/压制标准级
推荐性能等级Q235; 100HV; 45号钢
表面处理规范本色黑皮;热浸镀锌;电镀蓝白锌
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
工字钢与槽钢翼缘斜面找平垫平、电力铁塔钢构拼接、厂房门式刚架斜坡面调平
生产制造工艺与质量控制
产品等级（精度）：粗制/压制标准级
常用材料与性能等级：Q235; 100HV; 45号钢
对应国际/德标：GB/T 852 (工字钢用8%); GB/T 853 (槽钢用10%); DIN 434; DIN 435
推荐表面防腐：本色黑皮;热浸镀锌;电镀蓝白锌
全流程工序步骤：
专用斜面扁钢型材矫直 → 大吨位冲床模具精密冲通孔 → 切断落料 → 振动滚光去锐边飞刺 → 热浸镀锌或滚镀钝化处理 → 脱水烘干 → 编制袋打包
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
