CNS 4582AF-1978

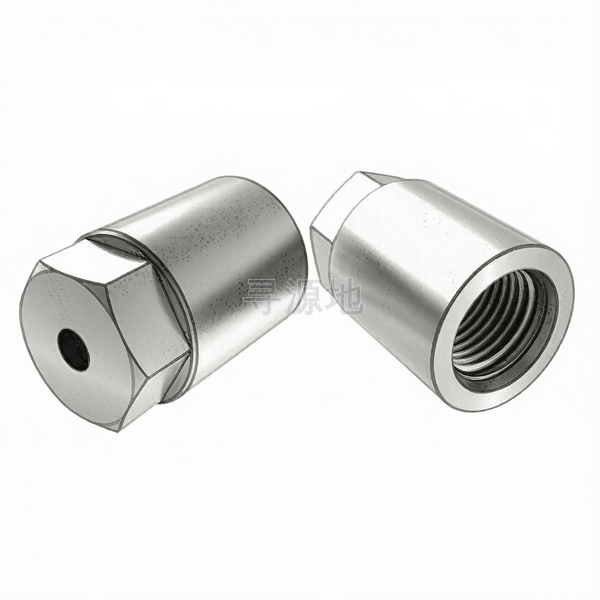

AF型减径柄螺栓之结合法(盖头螺帽)-M12至M56

Type AF Bolted connections with reduced body cap nuts-M12 to M56

螺纹尺寸 d		M12	M16	M20	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52	M56
P	螺距	1.75	2	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5	5.5
s	对边宽度	17	19	24	27	32	36	41	41	46	50	50	55	60	65
e	对角宽最小值	18.9	21.1	26.75	30.14	35.72	39.98	45.63	45.63	51.28	55.8	55.8	61.31	66.96	72.61
k	头部厚度	7	10	13	14	16	17	22	22	23	23	26	26	27	27
l	公称长度	33	40	49	56	62	68	77	82	86	92	98	103	109	115
d0	参数值	21	26	31	35	40	45	49	53.5	58.5	63.5	68.5	73.5	78.5	83.5
d2	参数值	9	13	15	17.5	20	23	26	28	31.5	33.5	36	39	42	47.5
ds	参数值	13	17	21	25	28	31	34	37	40	43	46	49	53	57
L1	参数值	29.5	34.5	40	45.5	50.5	55	60	64.5	67	72	74.5	81.5	85	90.5
L2	参数值	23	27.5	32	37.5	40.5	45	48	52.5	55	60	62.5	67.5	71	76.5
n	参数值	4	6	6	10	10	10	10	10	10	10	10	10	10	10

该标准（CNS 4582AF-1978）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级通用机械标准级

推荐性能等级优质碳钢 4.8/8.8; 304不锈钢

表面处理规范镀蓝白锌;镀彩锌;发黑浸油;本色清洗钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：46

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

机电设备各类零部件配套安装紧固、工业管路定位支承、日常机修维护备件

产品等级（精度）：通用机械标准级

常用材料与性能等级：优质碳钢 4.8/8.8; 304不锈钢

对应国际/德标：参照国家标准及行业规范

推荐表面防腐：镀蓝白锌;镀彩锌;发黑浸油;本色清洗钝化

全流程工序步骤：

原材料线材/卷带检验 → 冷拔拉丝或开卷校平 → 冷镦/冲压成型或数控加工 → 清洗去油去毛刺 → 表面热处理(按需) → 表面电镀防腐处理 → 全检包装入库
