台标平台标准档案编号：BJT-CNS-CNS-4563-4CCA
现行有效
CNS 4563-1981

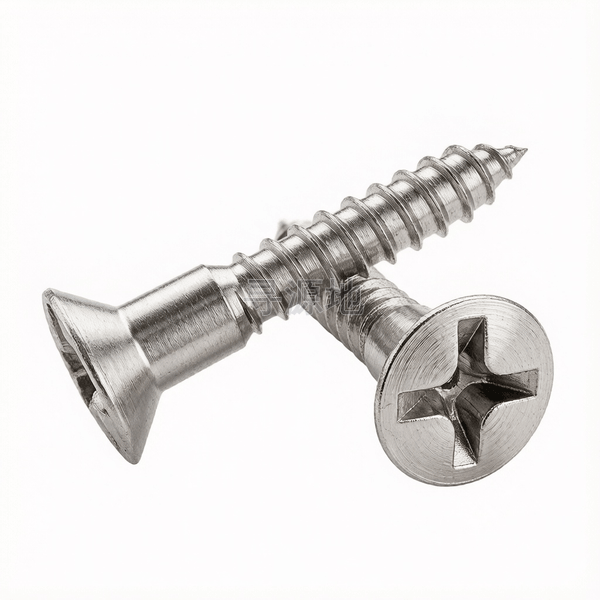

十字穴平顶埋头木螺钉(H型)
Cross recessed countersunk (flat) head wood screws—Type H
| 国标 GB | 德标 DIN | 美标 ASME/ANSI | 台标 CNS |
|---|---|---|---|
| GB/T 99~101 | DIN 7997 | ASME B18.6.1 | CNS 4563-1981 |
螺纹尺寸 d | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 7 | 8 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.9 | 1.25 | 1.35 | 1.6 | 1.8 | 2 | 2.2 | 2.4 | 2.6 | 3.2 | 3.5 |
| k | 头部厚度 最大值 | 1.2 | 1.5 | 1.65 | 1.93 | 2.27 | 2.35 | 2.5 | 2.75 | 3 | 3.52 | 4 |
| dk | 头部外径 最大值 | 4.175 | 5.075 | 5.975 | 6.95 | 7.95 | 8.75 | 9.45 | 10.75 | 11.55 | 13.05 | 15.05 |
| dk | 头部外径 最小值 | 3.425 | 4.325 | 5.225 | 6.05 | 7.05 | 7.85 | 8.55 | 9.65 | 10.45 | 11.95 | 13.95 |
| t | max | — | 1.55 | 1.8 | 1.98 | 2.4 | 2.6 | 2.79 | 2.81 | 3.3 | 3.53 | 4.4 |
| t | min | — | 1.25 | 1.5 | 1.4 | 1.9 | 2.1 | 2.29 | 2.31 | 2.8 | 2.95 | 3.9 |
| M | 参数值 | — | 2.7 | 2.9 | 3.9 | 4.4 | 4.6 | 4.8 | 6.2 | 6.6 | 6.8 | 8.7 |
| No. | 参数值 | — | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 |
该标准（CNS 4563-1981）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准商用级
推荐性能等级表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢
表面处理规范黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：家具/木工
核心连接场景：家具制造、木制品装配、木结构连接、装修固定
主要功能用途：在木材中自行攻丝，用于木质构件、家具及装修木制品的紧固连接
典型应用节点：
石膏板与轻钢/木龙骨穿透紧固、板式家具与橱柜组装、实木及纤维密度板拼接
生产制造工艺与质量控制
产品等级（精度）：标准商用级
常用材料与性能等级：表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢
对应国际/德标：DIN 7997; DIN 7505; ASME B18.6.1; GB/T 99~101
推荐表面防腐：黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀
全流程工序步骤：
低碳冷镦钢盘圆 → 冷拔拉丝 → 冷镦成型喇叭头十字槽/米字槽 → 高速搓丝机搓制深牙割木螺纹 → 连续式网带炉整体淬火回火 → 表面黑磷化或镀彩锌 → 浸防锈油 → 包装装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
