台标平台标准档案编号：BJT-CNS-CNS-4424-7DB3
现行有效
CNS 4424-1981

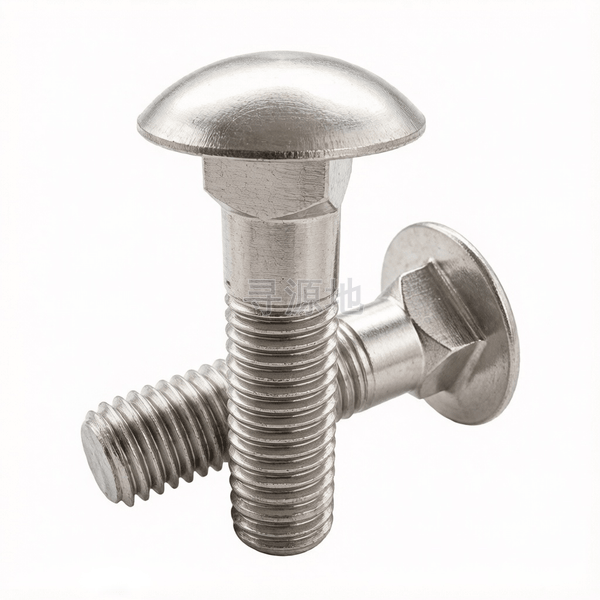

杯头方颈螺栓(粗制)
Cup square bolts, metric thread, regular
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 台标 CNS |
|---|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 | CNS 4424-1981 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | M16 | M20 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 |
| s | 对边宽度 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| k | 头部厚度 | 3 | 3.5 | 4.5 | 5 | 6.5 | 8.5 | 10.5 |
| dk | 头部外径 | 13 | 16 | 20 | 24 | 30 | 38 | 46 |
| r | 过渡圆角 | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 |
| ds | max | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| ds | min | 4.52 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 |
| k1 | 参数值 | 3.5 | 4 | 5 | 6 | 8 | 12 | 15 |
该标准（CNS 4424-1981）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级/B级 (GB/T 5783或同等标准)
推荐性能等级4.8; 8.8; 10.9; A2-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
