台标平台标准档案编号：BJT-CNS-CNS-4409-7501
现行有效
CNS 4409-1981

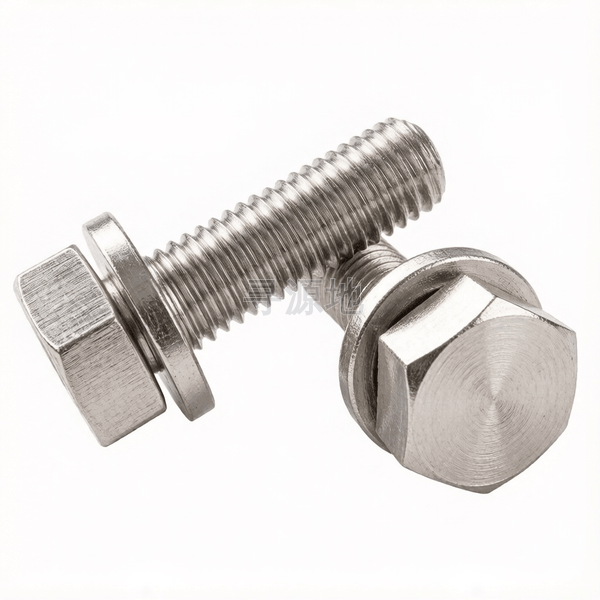

六角螺栓和平垫圈的组合
Hexagon head bolts and plain washer assemblies
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 台标 CNS |
|---|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 | CNS 4409-1981 |
螺纹尺寸 d | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | M12 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
| h | 高度/厚度 | 0.6 | 0.6 | 0.8 | 0.8 | 1 | 1.6 | 2 | 2.5 | 3 |
| s | 对边宽度 最大值 | 5 | 5.5 | 6 | 7 | 8 | 10 | 13 | 16 | 18 |
| s | 对边宽度 最小值 | 4.7 | 5.2 | 5.7 | 6.64 | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 |
| e | 对角宽 最小值 | 5.31 | 5.88 | 6.44 | 7.5 | 8.63 | 10.89 | 14.2 | 17.59 | 19.85 |
| k | 头部厚度 最大值 | 1.9 | 2.2 | 2.6 | 3 | 3.74 | 4.24 | 5.54 | 6.69 | 7.79 |
| k | 头部厚度 最小值 | 1.5 | 1.8 | 2.2 | 2.6 | 3.26 | 3.76 | 5.06 | 6.11 | 7.21 |
| dc | 法兰外径 | 6.5 | 7 | 8 | 9 | 10 | 12.5 | 17 | 21 | 24 |
| d1 | 参数值 | 2.21 | 2.68 | 3.11 | 3.55 | 4.48 | 5.35 | 7.19 | 9.03 | 10.86 |
该标准（CNS 4409-1981）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级/B级 (GB/T 5783或同等标准)
推荐性能等级4.8; 8.8; 10.9; A2-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
