CNS 4407-1978

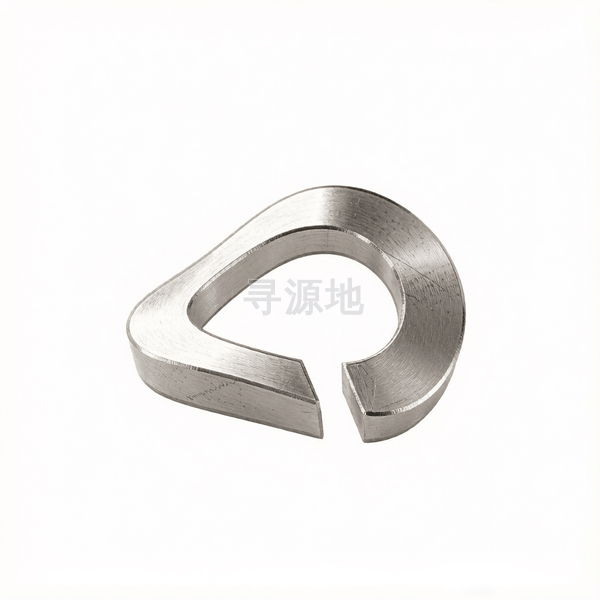

螺钉与垫圈组合件用波形弹簧垫圈

Wave spring lock washers for screw assemblies

国标 GB	德标 DIN	台标 CNS
GB/T 93	DIN 127B	CNS 4407-1978

螺纹尺寸 d		Φ2.72	Φ3.2	Φ3.6	Φ4.55	Φ5.5	Φ6.5	Φ7.4	Φ9.3	Φ11
h	max	0.55	0.55	0.86	0.86	0.86	1.07	1.07	1.07	1.27
h	min	0.45	0.45	0.74	0.74	0.74	0.93	0.93	0.93	1.13
h	max	1.05	1.15	1.65	1.75	2	2.4	2.4	2.6	3.2
h	min	0.9	1	1.5	1.6	1.85	2.2	2.2	2.4	2.9
dc	法兰外径最大值	8	8	9	11	12	14	15	21	24
dc	法兰外径最小值	7.78	7.78	8.78	10.73	11.73	13.73	14.73	20.67	23.67
d	大径最大值	2.82	3.32	3.72	4.67	5.62	6.65	7.55	9.45	11.18
d	大径最小值	2.72	3.2	3.6	4.55	5.5	6.5	7.4	9.3	11

该标准（CNS 4407-1978）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级标准弹性级

推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢

表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：73

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退

产品等级（精度）：标准弹性级

常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢

对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)

推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层

全流程工序步骤：

扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
