CNS 4406-1978

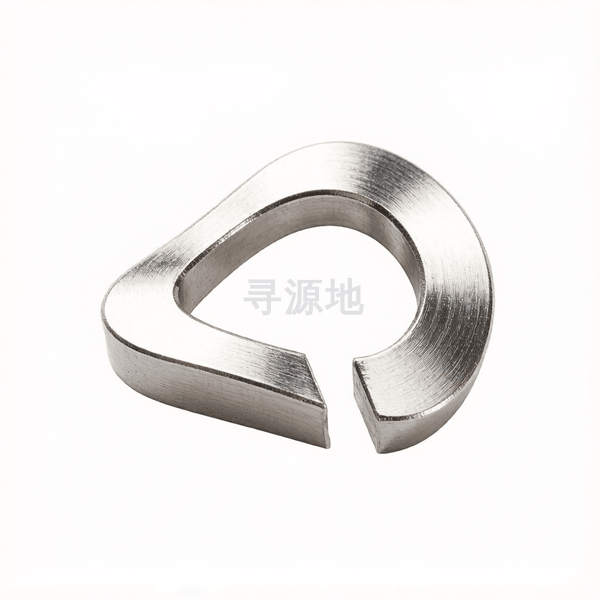

波形弹簧垫圈(B型)

Wave spring lock washers—Type B

国标 GB	德标 DIN	台标 CNS
GB/T 93	DIN 127B	CNS 4406-1978

螺纹尺寸 d		Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ7	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ33	Φ36	Φ39	Φ42	Φ45	Φ48	Φ52
h	max	0.55	0.55	0.55	0.55	0.55	0.86	0.86	1.07	1.27	1.68	1.68	1.68	1.68	1.9	1.9	2.1	2.3	2.3	2.65	2.95	3.2	3.2	3.7	3.7
h	min	0.45	0.45	0.45	0.45	0.45	0.74	0.74	0.93	1.13	1.52	1.52	1.52	1.52	1.7	1.7	1.9	2.1	2.1	2.35	2.65	2.8	2.8	3.3	3.3
h	max	1.6	1.8	2	2.2	2.6	3	3	4.2	5	5.9	6.3	6.5	7.4	7.8	8.2	9.4	10	10.6	11.6	12.8	13.6	14.2	15.6	16.4
h	min	0.8	0.9	1	1.1	1.3	1.5	1.5	2.1	2.5	3	3.2	3.3	3.7	3.9	4.1	4.7	5	5.3	5.8	6.4	6.8	7.1	7.8	8.2
dc	法兰外径最大值	8.45	8.45	9.45	11.55	12.55	14.55	15.55	21.65	24.65	28.65	30.65	34.8	36.8	40.8	44.8	50.8	56.95	60.95	68.95	72.95	78.95	86.1	93.1	99.1
dc	法兰外径最小值	7.55	7.55	8.55	10.45	11.45	13.45	14.45	20.35	23.35	27.35	29.35	33.2	35.2	39.2	43.2	49.2	55.05	59.05	67.05	71.05	77.05	83.9	90.9	96.9
d	大径最大值	3.45	4	4.6	5.6	6.7	7.76	8.76	10.86	13.43	15.43	17.43	19.43	21.52	23.52	25.52	28.52	31.52	34.62	37.62	40.62	43.62	46.62	50.62	54.74
d	大径最小值	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15	17	19	21	23	25	28	31	34	37	40	43	46	50	54

该标准（CNS 4406-1978）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级标准弹性级

推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢

表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：73

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退

产品等级（精度）：标准弹性级

常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢

对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)

推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层

全流程工序步骤：

扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
