台标平台标准档案编号：BJT-CNS-CNS-4375-2072
现行有效
CNS 4375-1987

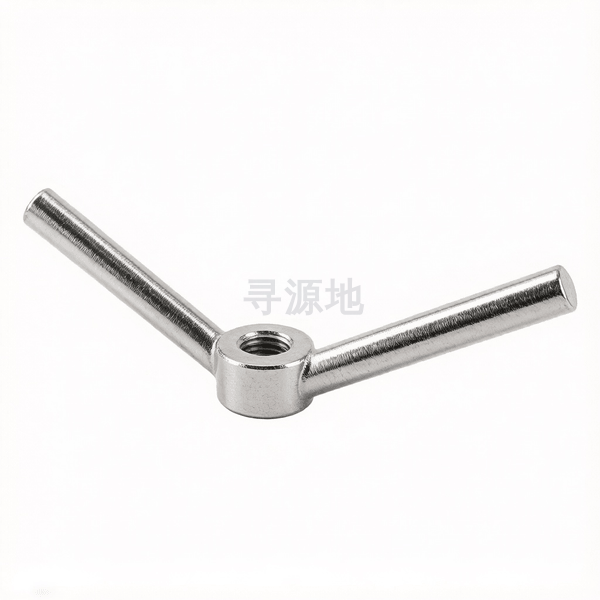

羊角螺母
Butterfly nuts
| 国标 GB | 国际 ISO | 德标 DIN | 台标 CNS |
|---|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 | CNS 4375-1987 |
螺纹尺寸 d | M16 | M20 | M24 | M30 | |
|---|---|---|---|---|---|
| P | 螺距 | 2 | 2.5 | 3 | 3.5 |
| h | 高度/厚度 | 2 | 2 | 3 | 0 |
| H | 高度/厚度 | 65 | 75 | 90 | 100 |
| k | 头部厚度 | 20 | 25 | 32 | 36 |
| dk | 头部外径 | 30 | 40 | 50 | 60 |
| l | 公称长度 | 200 | 240 | 280 | 320 |
| d1 | 参数值 | 12 | 16 | 20 | 22 |
| h1 | 参数值 | 4 | 5 | 5 | 6 |
| L1 | 参数值 | 110 | 135 | 155 | 180 |
该标准（CNS 4375-1987）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
