CNS 4363-1980

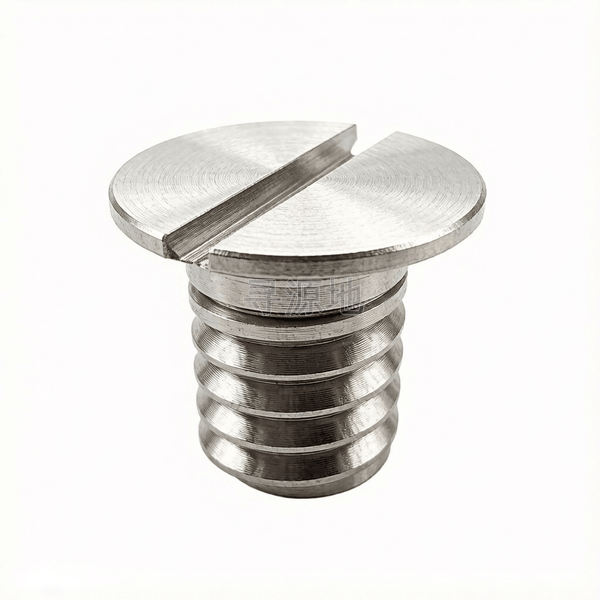

开槽沉头螺钉适用于精密机械m0.4至m1.4

Slotted countersunk (flat) screws for fine mechanics M0.3 to M1.4

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	台标 CNS
GB/T 819.1	ISO 7046-1	DIN 965	ASME B18.6.3	CNS 4363-1980

螺纹尺寸 d		M0.4	M0.5	M0.6	M0.7	M0.8	M0.9	M1	M1.2	M1.4
P	螺距	0.1	0.125	0.15	0.175	0.2	0.225	0.25	0.25	0.3
k	头部厚度最大值	0.2	0.25	0.25	0.3	0.35	0.4	0.45	0.5	0.6
dk	头部外径最大值	0.7	0.8	0.9	1.1	1.2	1.4	1.6	1.9	2.3
dk	头部外径最小值	0.66	0.76	0.86	1.06	1.16	1.36	1.56	1.86	2.26
t	max	0.12	0.14	0.14	0.18	0.21	0.24	0.27	0.3	0.35
t	min	0.08	0.09	0.09	0.12	0.14	0.16	0.18	0.2	0.24
n	max	0.165	0.165	0.165	0.185	0.185	0.36	0.36	0.36	0.41
n	min	0.14	0.14	0.14	0.16	0.16	0.26	0.26	0.26	0.31

该标准（CNS 4363-1980）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：69

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

电器机柜合页铰链安装、电子设备外面板齐平固定、铝合金门窗五金件装配

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 965; ISO 7046-1; ASME B18.6.3; GB/T 819.1

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化

全流程工序步骤：

低碳钢/黄铜线材 → 轻拉调直 → 双模三冲冷镦沉头冲压十字槽型 → 高速搓丝机搓牙 → 调质热处理(高强级) → 表面电镀/钝化处理 → 烘干去水 → 装袋装盒

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
