台标平台标准档案编号：BJT-CNS-CNS-4309-42AC
现行有效
CNS 4309-1978

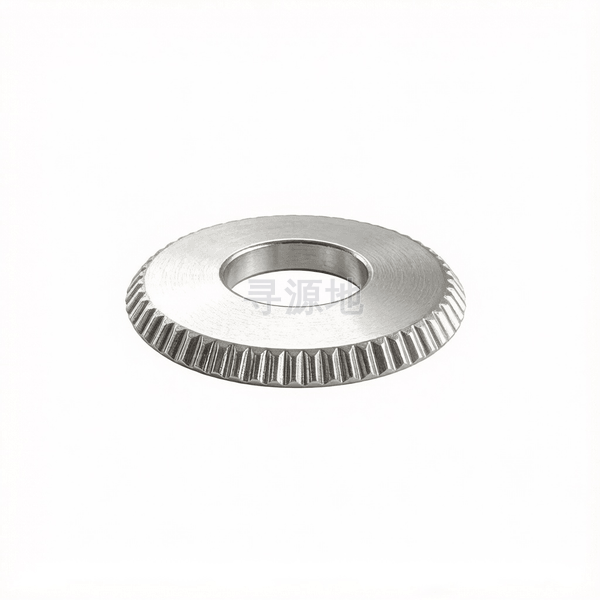

B型圆锥弹簧垫圈
Conical spring washers—Type B
| 国标 GB | 德标 DIN | 台标 CNS |
|---|---|---|
| GB/T 93 | DIN 127B | CNS 4309-1978 |
螺纹尺寸 d | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.485 | 0.6 | 0.67 | 0.95 | 1.18 | 1.315 | 1.47 | 1.68 | 1.885 | 2.09 | 2.35 | 2.6 | 2.9 | 3.26 |
| h | min | 0.415 | 0.52 | 0.59 | 0.85 | 1.06 | 1.185 | 1.33 | 1.52 | 1.715 | 1.91 | 2.15 | 2.4 | 2.7 | 3.04 |
| H | 高度/厚度 | 0.7 | 0.85 | 0.95 | 1.3 | 1.6 | 1.75 | 2 | 2.3 | 2.6 | 2.8 | 3.2 | 3.5 | 3.8 | 4.3 |
| dc | 法兰外径 最大值 | 7.5 | 9 | 10.5 | 13.5 | 16.5 | 19 | 22 | 25 | 28 | 31 | 34 | 37 | 41 | 46 |
| dc | 法兰外径 最小值 | 7.25 | 8.75 | 10.2 | 13.2 | 16.2 | 18.6 | 21.6 | 24.6 | 27.6 | 30.5 | 33.5 | 36.5 | 40.5 | 45.5 |
| d | 大径 最大值 | 4.5 | 5.5 | 6.65 | 8.65 | 10.8 | 13.3 | 15.3 | 17.3 | 19.35 | 21.35 | 23.35 | 25.35 | 28.35 | 31.4 |
| d | 大径 最小值 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
该标准（CNS 4309-1978）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准弹性级
推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退
生产制造工艺与质量控制
产品等级（精度）：标准弹性级
常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)
推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
全流程工序步骤：
扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
