CNS 4255-1978

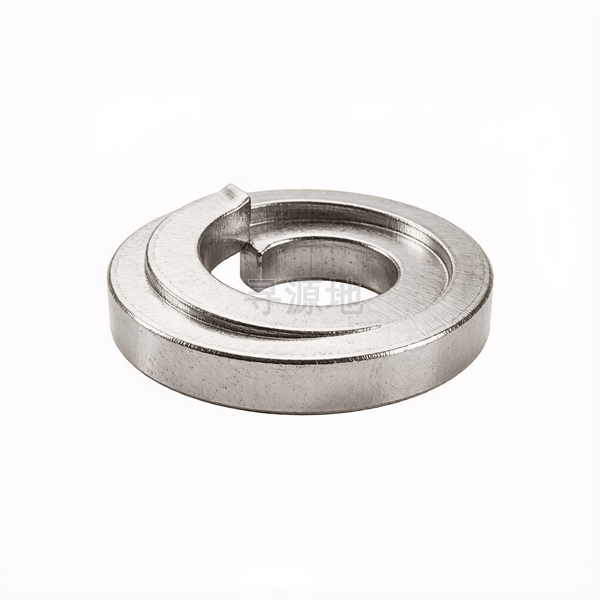

A型安全环弹簧垫圈
Spring washers with safety ring—Type A
| 国标 GB | 德标 DIN | 台标 CNS |
|---|---|---|
| GB/T 93 | DIN 127B | CNS 4255-1978 |
螺纹尺寸 d | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | Φ39 | Φ42 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 1.25 | 1.75 | 2 | 2.25 | 2.75 | 3 | 3.5 | 4.5 | 5 | 5.5 | 6.1 | 6.6 | 7.1 | 7.1 | 7.1 | 8.1 | 9.1 | 10.1 | 11.1 |
| h | max | 3 | 4.2 | 4.8 | 5.4 | 6.6 | 7.2 | 8.4 | 10.8 | 12 | 13.2 | 14.6 | 15.8 | 17 | 17 | 17 | 19.4 | 21.8 | 24.2 | 26.6 |
| h | min | 2 | 2.8 | 3.2 | 3.6 | 4.4 | 4.8 | 5.6 | 7.2 | 8 | 8.8 | 9.8 | 10.6 | 11.4 | 11.4 | 11.4 | 13 | 14.6 | 16.2 | 17.8 |
| dc | 法兰外径 最大值 | 7 | 9 | 11 | 12 | 16 | 19 | 22 | 27 | 30 | 34 | 33 | 42 | 42 | 48 | 52 | 58 | 62 | 70 | 75 |
| dc | 法兰外径 最小值 | 6.7 | 8.7 | 10.6 | 11.6 | 15.6 | 18.5 | 21.5 | 26.5 | 29.5 | 33.5 | 32.2 | 41.2 | 41.2 | 47.2 | 51 | 57 | 61 | 69 | 74 |
| d | 大径 最小值 | 3.1 | 4.1 | 5.1 | 6.1 | 8.2 | 10.2 | 12.2 | 14.2 | 16.2 | 18.2 | 20.2 | 22.5 | 24.5 | 27.5 | 30.5 | 33.5 | 36.5 | 39.5 | 42.5 |
| d1 | 参数值 | 5.4 | 6.7 | 8.25 | 9.5 | 12.5 | 15 | 17.5 | 21 | 24 | 27 | 30 | 34 | 34 | 39 | 42 | 48 | 52 | 56 | 60 |
该标准（CNS 4255-1978）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准弹性级
推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退
生产制造工艺与质量控制
产品等级（精度）：标准弹性级
常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)
推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
全流程工序步骤：
扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
