台标平台标准档案编号：BJT-CNS-CNS-164-E936
现行有效

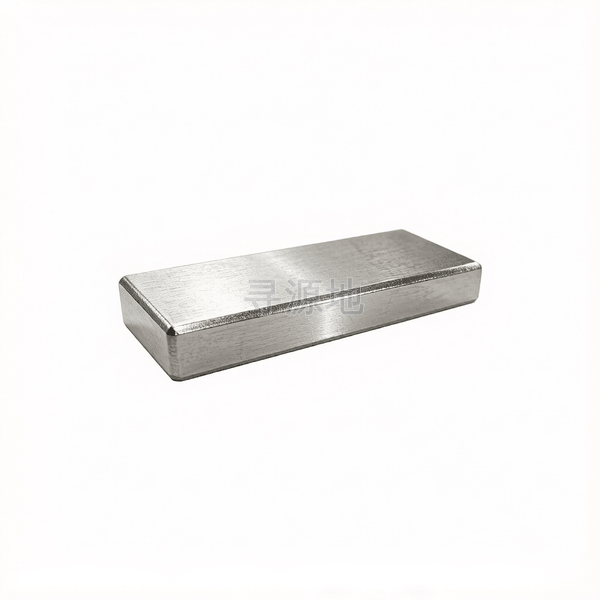

CNS 164-1983
平头嵌斜键
Flat head inserted taper keys
| 国标 GB | 国际 ISO | 德标 DIN | 台标 CNS |
|---|---|---|---|
| GB/T 1096 | ISO 773 | DIN 6885 | CNS 164-1983 |
螺纹尺寸 d | 4x4 | 5x5 | 6x6 | 8x7 | 10x8 | 12x8 | 14x9 | 16x10 | 18x11 | 20x12 | 24x14 | 28x16 | 32x18 | 36x20 | 40x22 | 45x25 | 50x28 | 55x30 | 60x32 | 70x36 | 80x40 | 90x45 | 100x50 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 4 | 5 | 6 | 7 | 8 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | 36 | 40 | 45 | 50 |
| c | 倒角高 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 |
| r | 过渡圆角 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 |
该标准（CNS 164-1983）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级精密冷拉级 (h9/h8 公差)
推荐性能等级45号优质碳素钢; 40Cr; 不锈钢 (抗拉≥600MPa)
表面处理规范本色高精光洁涂防锈油;表面发黑浸油
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械传动
核心连接场景：齿轮与轴、带轮与轴、联轴器的周向固定与扭矩传递
主要功能用途：嵌入轴与轮毂的键槽中，传递旋转扭矩并实现周向定位
典型应用节点：
电机转轴与齿轮、联轴器、带轮键槽周向固定，用于高扭矩平稳动力传递
生产制造工艺与质量控制
产品等级（精度）：精密冷拉级 (h9/h8 公差)
常用材料与性能等级：45号优质碳素钢; 40Cr; 不锈钢 (抗拉≥600MPa)
对应国际/德标：GB/T 1096 (平键); GB/T 1099 (半圆键); DIN 6885; ISO 773
推荐表面防腐：本色高精光洁涂防锈油;表面发黑浸油
全流程工序步骤：
45号钢圆棒 → 精密异型模冷拉成方扁截面 → 精密冷锯切断定尺 → 数控铣床倒两端R圆弧角 → 去毛刺倒角 → 调质热处理 → 清洗浸润脱水防锈油 → 尺寸厚宽公差千分尺全检 → 油纸盒包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
