CNS 151-1994

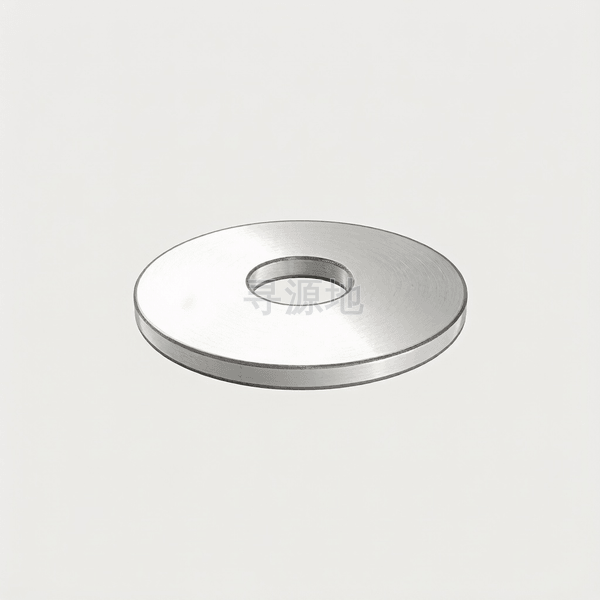

半光(辗光)制垫圈(用于六角螺钉及螺帽M1至M20)

Semi-finished washer for hexagonal bolts and nuts (M1-M20)

国标 GB	国际 ISO	德标 DIN	台标 CNS
GB/T 97.1	ISO 7089	DIN 125A	CNS 151-1994

螺纹尺寸 d		Φ1	Φ1.2	Φ1.4	Φ1.7	Φ2	Φ2.3	Φ2.6	Φ3	Φ3.5	Φ4	Φ4.5	Φ5	Φ5.5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ11	Φ12	Φ14	Φ16	Φ18	Φ20
h	max	0.4	0.4	0.4	0.4	0.6	0.6	0.6	0.6	0.6	0.9	1.2	1.2	1.2	1.7	1.7	2.2	2.7	2.7	3.2	3.2	3.2	3.2	4.5	4.5
h	min	0.2	0.2	0.2	0.2	0.4	0.4	0.4	0.4	0.4	0.7	0.8	0.8	0.8	1.3	1.3	1.8	2.3	2.3	2.8	2.8	2.8	2.8	3.5	3.5
dc	法兰外径最大值	3.3	3.8	4.3	4.8	5.8	6.3	7.3	8.3	9.3	10.3	12.5	12.5	13.5	14.5	14.5	18.5	22.5	22.5	24.5	28.5	28.5	34.8	40.8	40.8
dc	法兰外径最小值	2.7	3.2	3.7	4.2	5.2	5.7	6.7	7.7	8.7	9.7	11.5	11.5	12.5	13.5	13.5	17.5	21.5	21.5	23.5	27.5	27.5	33.2	39.2	39.2
d	大径最大值	1.25	1.45	1.65	1.95	2.35	2.65	2.95	3.35	3.85	4.45	4.95	5.45	5.95	6.55	7.55	8.55	9.65	10.7	12.2	13.2	15.2	17.2	19.2	21.2
d	大径最小值	0.95	1.15	1.35	1.65	2.05	2.35	2.65	3.05	3.55	4.15	4.65	5.15	5.65	6.25	7.25	8.25	9.35	10.3	11.8	12.8	14.8	16.8	18.8	20.8

该标准（CNS 151-1994）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (d≤36mm); C级 (d>36mm)

推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：73

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大

产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)

常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

全流程工序步骤：

冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
