CNS 121-1947

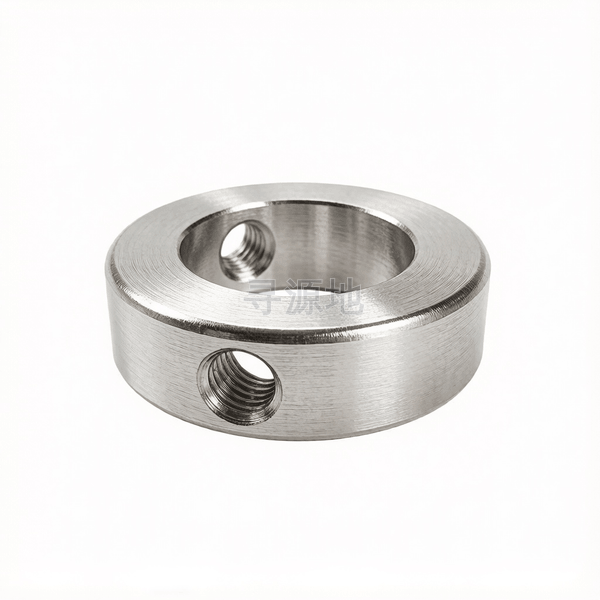

重型螺丝销锁紧挡圈(72mm≤d≤150mm)
Collar with heavy duty set screws-72mm≤d≤150mm
| 国标 GB | 德标 DIN | 台标 CNS |
|---|---|---|
| GB/T 893 | DIN 471 | CNS 121-1947 |
螺纹尺寸 d | Φ72 | Φ75 | Φ78 | Φ80 | Φ82 | Φ85 | Φ88 | Φ90 | Φ92 | Φ95 | Φ98 | Φ100 | Φ105 | Φ110 | Φ115 | Φ120 | Φ125 | Φ130 | Φ135 | Φ140 | Φ145 | Φ150 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 36 | 36 | 36 | 36 | 38 | 38 | 38 | 38 |
| dc | 法兰外径 | 115 | 115 | 120 | 120 | 130 | 130 | 135 | 135 | 140 | 140 | 150 | 150 | 160 | 160 | 170 | 170 | 180 | 180 | 200 | 200 | 210 | 210 |
| r | 过渡圆角 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| d | 大径 最大值 | 72.03 | 75.03 | 78.03 | 80.03 | 82.035 | 85.035 | 88.035 | 90.035 | 92.035 | 95.035 | 98.035 | 100.035 | 105.035 | 110.035 | 115.035 | 120.035 | 125.04 | 130.04 | 135.04 | 140.04 | 145.04 | 150.04 |
| d | 大径 最小值 | 72 | 75 | 78 | 80 | 82 | 85 | 88 | 90 | 92 | 95 | 98 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 135 | 140 | 145 | 150 |
| d0 | 参数值 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| P1 | 参数值 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 |
该标准（CNS 121-1947）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级高精冲压定型级
推荐性能等级65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
表面处理规范表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械锁紧
核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位
主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动
典型应用节点：
传动轴齿轮与轴承轴向卡槽限位、液压缸活塞限位锁死、销轴两端防轴向脱出
生产制造工艺与质量控制
产品等级（精度）：高精冲压定型级
常用材料与性能等级：65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
对应国际/德标：GB/T 893 (孔用); GB/T 894 (轴用); DIN 471; DIN 472; DIN 6799
推荐表面防腐：表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
全流程工序步骤：
优质高碳弹簧钢带开卷 → 多工位精密级进模高速冲裁下料 → 超声波清洗除油 → 保护气氛网带炉淬火定型与回火 → 表面防锈磷化发黑 → 浸润脱水防锈油 → 弹性闭合疲劳抽检 → 成串穿线或纸盒包装
