CNS 120-1947

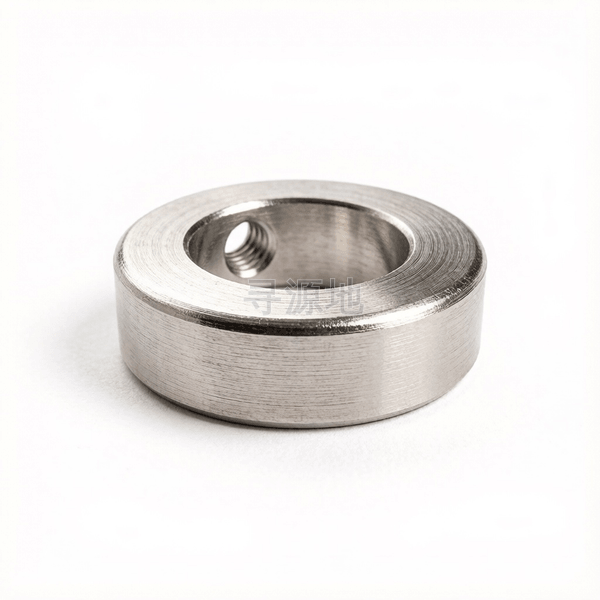

轻型螺丝销锁紧挡圈(2mm≤d≤70mm)
Collar with light duty set screws-2mm≤d≤70mm
| 国标 GB | 德标 DIN | 台标 CNS |
|---|---|---|
| GB/T 893 | DIN 471 | CNS 120-1947 |
螺纹尺寸 d | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | Φ4.5 | Φ5 | Φ5.5 | Φ6 | Φ7 | Φ8 | Φ9 | Φ10 | Φ11 | Φ12 | Φ13 | Φ14 | Φ15 | Φ16 | Φ17 | Φ18 | Φ19 | Φ20 | Φ21 | Φ22 | Φ23 | Φ24 | Φ25 | Φ26 | Φ27 | Φ28 | Φ30 | Φ32 | Φ33 | Φ34 | Φ35 | Φ36 | Φ38 | Φ40 | Φ42 | Φ44 | Φ45 | Φ46 | Φ48 | Φ50 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 4 | 4 | 5 | 6 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | 12 | 12 | 12 | 12 | 12 | 12 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 15 | 15 | 15 | 15 | 15 | 15 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 18 | 18 | 18 | 18 | 18 | 18 |
| dc | 法兰外径 | 7 | 7 | 9 | 12 | 12 | 14 | 14 | 16 | 16 | 20 | 20 | 25 | 25 | 28 | 28 | 30 | 30 | 32 | 32 | 34 | 34 | 36 | 36 | 40 | 40 | 40 | 42 | 42 | 45 | 45 | 50 | 50 | 52 | 52 | 55 | 55 | 55 | 58 | 58 | 62 | 62 | 68 | 68 | 75 | 75 |
| r | 过渡圆角 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.5 | 2.5 |
| d | 大径 最大值 | 2.009 | 2.509 | 3.009 | 3.512 | 4.012 | 4.512 | 5.012 | 5.512 | 6.012 | 7.015 | 8.015 | 9.015 | 10.015 | 11.018 | 12.018 | 13.018 | 14.018 | 15.018 | 16.018 | 17.018 | 18.018 | 19.021 | 20.021 | 21.021 | 22.021 | 23.021 | 24.021 | 25.021 | 26.021 | 27.021 | 28.021 | 30.021 | 32.025 | 33.025 | 34.025 | 35.025 | 36.025 | 38.025 | 40.025 | 42.025 | 44.025 | 45.025 | 46.025 | 48.025 | 50.025 |
| d | 大径 最小值 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 30 | 32 | 33 | 34 | 35 | 36 | 38 | 40 | 42 | 44 | 45 | 46 | 48 | 50 |
| d0 | 参数值 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| P1 | 参数值 | 0.3 | 0.3 | 0.35 | 0.4 | 0.4 | 0.45 | 0.45 | 0.5 | 0.5 | 0.7 | 0.7 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
该标准（CNS 120-1947）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级高精冲压定型级
推荐性能等级65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
表面处理规范表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械锁紧
核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位
主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动
典型应用节点：
传动轴齿轮与轴承轴向卡槽限位、液压缸活塞限位锁死、销轴两端防轴向脱出
生产制造工艺与质量控制
产品等级（精度）：高精冲压定型级
常用材料与性能等级：65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
对应国际/德标：GB/T 893 (孔用); GB/T 894 (轴用); DIN 471; DIN 472; DIN 6799
推荐表面防腐：表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
全流程工序步骤：
优质高碳弹簧钢带开卷 → 多工位精密级进模高速冲裁下料 → 超声波清洗除油 → 保护气氛网带炉淬火定型与回火 → 表面防锈磷化发黑 → 浸润脱水防锈油 → 弹性闭合疲劳抽检 → 成串穿线或纸盒包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
需要采购或定制 CNS 120-1947 (轻型螺丝销锁紧挡圈(2mm≤d≤70mm))？
一键将标准代号、公称尺寸带入发布向导，由系统向全国具备对应模具的实体企业精准撮合。
