英标平台标准档案编号：BJT-BS-916-72C4
现行有效
BS 916-1953

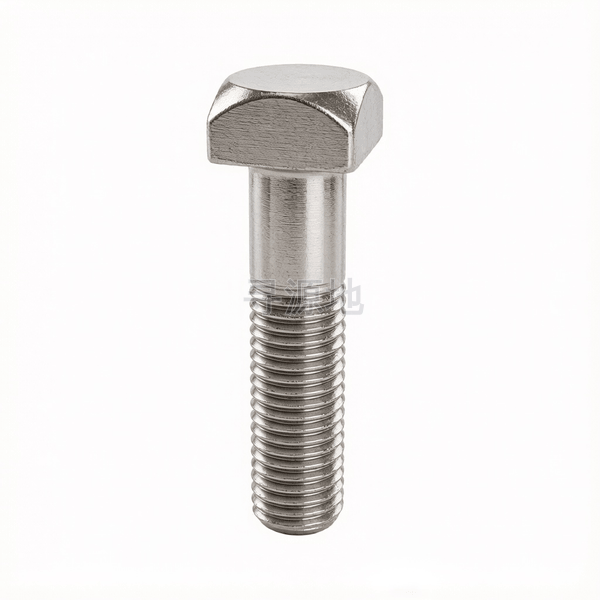

粗制方头螺栓(镦锻)
Black square bolts-forget
| 国标 GB | 国际 ISO | 德标 DIN | 英标 BS |
|---|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 | BS 916-1953 |
螺纹尺寸 d | 1 | 2 | 3 | 4 | 5 | 6 | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 7/8 | 1-1/2 | 1-1/4 | 1-1/8 | 1-3/4 | 1-3/8 | 1-5/8 | 2-1/2 | 2-1/4 | 2-3/4 | 3-1/2 | 3-1/4 | 3-3/4 | 4-1/2 | 5-1/2 | 5/16 | 7/16 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 8 | 4.5 | 3.5 | 3 | 2.75 | 2.5 | 12 | 20 | 10 | 16 | 11 | 9 | 6 | 7 | 7 | 5 | — | 5 | 4 | 4 | 3.5 | 3.25 | 3.25 | 3 | 2.875 | 2.625 | 18 | 14 | 12 |
| s | 对边宽度 最大值 | 1.48 | 2.76 | 4.18 | 5.55 | 7.3 | 9.45 | 0.82 | 0.445 | 1.2 | 0.6 | 1.01 | 1.3 | 2.22 | 1.86 | 1.67 | 2.58 | 2.05 | 2.41 | 3.55 | 3.15 | 3.89 | 4.85 | 4.53 | 5.18 | 6.38 | 8.35 | 0.525 | 0.71 | 0.92 |
| s | 对边宽度 最小值 | 1.45 | 2.7 | 4.08 | 5.45 | 7.175 | 9.325 | 0.8 | 0.435 | 1.175 | 0.585 | 0.985 | 1.27 | 2.175 | 1.815 | 1.64 | 2.52 | 2.005 | 2.365 | 3.49 | 3.09 | 3.83 | 4.75 | 4.43 | 5.08 | 6.255 | 8.225 | 0.515 | 0.695 | 0.9 |
| k | 头部厚度 最大值 | 0.706 | 1.43 | 2.15 | 2.82 | 3.53 | 4.2 | 0.363 | 0.186 | 0.53 | 0.27 | 0.447 | 0.623 | 1.06 | 0.89 | 0.79 | 1.27 | 0.98 | 1.18 | 1.77 | 1.6 | 1.93 | 2.48 | 2.32 | 2.65 | 3.2 | 3.87 | 0.228 | 0.312 | 0.405 |
| k | 头部厚度 最小值 | 0.666 | 1.33 | 2 | 2.67 | 3.33 | 4 | 0.333 | 0.166 | 0.5 | 0.25 | 0.417 | 0.583 | 1 | 0.83 | 0.75 | 1.17 | 0.92 | 1.08 | 1.67 | 1.5 | 1.83 | 2.33 | 2.17 | 2.5 | 3 | 3.67 | 0.208 | 0.292 | 0.375 |
| r | 过渡圆角 最大值 | 0.0625 | 0.125 | 0.1875 | 0.25 | 0.25 | 0.25 | 0.0313 | 0.0313 | 0.0469 | 0.0313 | 0.0469 | 0.0625 | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | 0.1875 | 0.1875 | 0.1875 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.0313 | 0.0313 | 0.0469 |
| ds | max | 1.04 | 2.06 | 3 | 4 | 5 | 6 | 0.53 | 0.28 | 0.79 | 0.405 | 0.665 | 0.95 | 1.55 | 1.3 | 1.175 | 1.81 | 1.425 | 1.685 | 2.5 | 2.25 | 2.75 | 3.5 | 3.25 | 3.75 | 4.5 | 5.5 | 0.342 | 0.468 | 0.592 |
该标准（BS 916-1953）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
