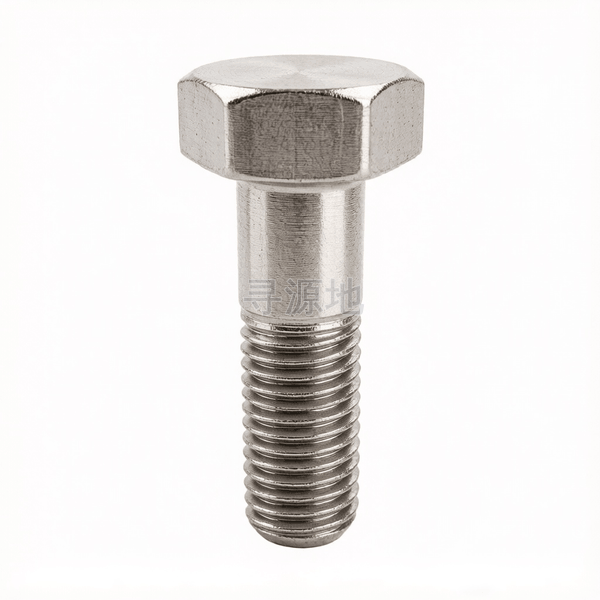

BS 916-1953

英制粗制六角头螺栓(车削)

BS black hex bolts-turning

国标 GB	国际 ISO	德标 DIN	英标 BS
GB/T 77~80	ISO 4026~4029	DIN 913	BS 916-1953

螺纹尺寸 d		1	2	3	4	5	6	1/2	1/4	3/4	3/8	5/8	7/8	1-1/2	1-1/4	1-1/8	1-3/4	1-3/8	1-5/8	2-1/2	2-1/4	2-3/4	3-1/2	3-1/4	3-3/4	4-1/2	5-1/2	5/16	7/16	9/16
P	螺距	8	4.5	3.5	3	2.75	2.5	12	20	10	16	11	9	6	7	7	5	—	5	4	4	3.5	3.25	3.25	3	2.875	2.625	18	14	12
s	对边宽度最大值	1.48	2.76	4.18	5.55	7.3	9.45	0.82	0.445	1.2	0.6	1.01	1.3	2.22	1.86	1.67	2.58	2.05	2.41	3.55	3.15	3.89	4.85	4.53	5.18	6.38	8.35	0.525	0.71	0.92
s	对边宽度最小值	1.45	2.7	4.08	5.45	7.175	9.325	0.8	0.435	1.175	0.585	0.985	1.27	2.175	1.815	1.64	2.52	2.005	2.365	3.49	3.09	3.83	4.75	4.43	5.08	6.255	8.225	0.515	0.695	0.9
k	头部厚度最大值	0.666	1.33	2	2.67	3.33	4	0.343	0.176	0.5	0.26	0.417	0.583	1	0.83	0.75	1.17	0.92	1.08	1.67	1.5	1.83	2.33	2.17	2.5	3	3.67	0.218	0.302	0.375
k	头部厚度最小值	0.636	1.27	1.9	2.57	3.18	3.85	0.323	0.156	0.47	0.24	0.387	0.553	0.96	0.79	0.71	1.11	0.88	1.02	1.59	1.42	1.75	2.23	2.07	2.4	2.85	3.52	0.198	0.282	0.345
r	过渡圆角最大值	0.0313	0.0469	0.0625	0.0938	0.125	0.125	0.0313	0.0313	0.0313	0.0313	0.0313	0.0313	0.0469	0.0469	0.0469	0.0469	0.0469	0.0469	0.0625	0.0625	0.0625	0.0938	0.0938	0.0938	0.125	0.125	0.0313	0.0313	0.0313
ds	max	1.04	2.06	3	4	5	6	0.53	0.28	0.79	0.405	0.665	0.95	1.55	1.3	1.175	1.81	1.425	1.685	2.5	2.25	2.75	3.5	3.25	3.75	4.5	5.5	0.342	0.468	0.592

材料		钢	不锈钢	有色金属
通用技术条件		GB/T 16938
螺纹	公差	6g
螺纹	标准	GB/T 193、GB/T 9145
机械性能	等级	d < 3 mm: 按协议； 3 mm ≤ d ≤ 39 mm: 5.6、8.8、10.9； 3 mm ≤ d ≤ 16 mm: 9.8； d > 39 mm: 按协议	d ≤ 24 mm: A2-70、A4-70； 24 mm < d ≤ 39 mm: A2-50、A4-50； d > 39 mm: 按协议	CU2、CU3、AL4
机械性能	标准	3 mm ≤ d ≤ 39 mm: GB/T 3098.1； d < 3 mm 和 d > 39 mm: 按协议	d ≤ 39 mm: GB/T 3098.6； d > 39 mm: 按协议	GB/T 3098.10
公差	产品等级	d ≤ 24 mm 和 L ≤ 10 d 或 L ≤ 150 mm (按较小值): A； d > 24 mm 或 L > 10 d 或 L > 150 mm (按较小值): B
公差	标准	GB/T 3103.1
表面缺陷		GB/T 5779.1	-	-
表面处理	-	不经处理；电镀技术要求按 GB/T 5267.1；非电解锌片涂层技术要求按 GB/T 5267.2；热浸镀锌层技术要求按 GB/T 5267.3	简单处理；钝化处理技术要求按 GB/T 5267.4	简单处理；电镀技术要求按 GB/T 5267.1
表面处理	-	如需其他技术要求或表面处理，应由供需协议
验收及包装		GB/T 90.1、GB/T 90.2

应用热度指数：81

所属工业领域：通用机械/装备制造

核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接

主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
