英标平台标准档案编号：BJT-BS-856-2-EEAC
已被 BS 856-2-2017 替代
替代新版：BS 856-2-2017→
BS 856-2-2004

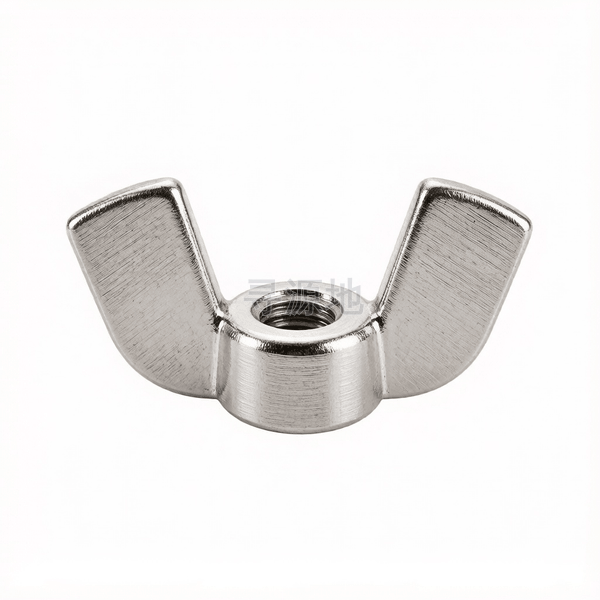

美制蝶形方翼螺母 表2
US wing nuts-square wing-Table 2
本标准已废止，现行替代版本为：BS 856-2-2017
前往新版标准→
| 国标 GB | 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|---|
| GB/T 62 | DIN 315 | ASME B18.6.X | BS 856-2-2004 |
螺纹尺寸 d | #4 | #6 | #8 | #10 | #12 | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 5/16 | 7/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 40 | 32 | 32 | 24 | 24 | 13 | 20 | 10 | 16 | 11 | 18 | 14 |
| h | 高度/厚度 | 0.344 | 0.344 | 0.438 | 0.438 | 0.5 | 0.906 | 0.5 | 1.375 | 0.719 | 1.375 | 0.625 | 0.906 |
| k | 头部厚度 | 0.125 | 0.125 | 0.172 | 0.172 | 0.203 | 0.375 | 0.203 | 0.531 | 0.266 | 0.531 | 0.234 | 0.375 |
| dk | 头部外径 | 0.313 | 0.313 | 0.422 | 0.422 | 0.484 | 0.875 | 0.484 | 1.156 | 0.672 | 1.156 | 0.563 | 0.875 |
| l | 公称长度 | 0.656 | 0.656 | 0.844 | 0.844 | 1.063 | 1.875 | 1.063 | 2.688 | 1.406 | 2.688 | 1.219 | 1.875 |
| d1 | 参数值 | 0.203 | 0.203 | 0.234 | 0.234 | 0.313 | 0.625 | 0.313 | 0.875 | 0.469 | 0.875 | 0.375 | 0.625 |
| y | 参数值 | 0.047 | 0.047 | 0.078 | 0.078 | 0.094 | 0.172 | 0.094 | 0.188 | 0.125 | 0.188 | 0.109 | 0.172 |
| y1 | 参数值 | 0.094 | 0.094 | 0.125 | 0.125 | 0.156 | 0.297 | 0.156 | 0.375 | 0.219 | 0.375 | 0.188 | 0.297 |
该标准（BS 856-2-2004）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准冲压/压铸级
推荐性能等级4级; 304不锈钢; 压铸锌合金
表面处理规范镀蓝白锌;镀镍;仿古铜镀层;超声波抛光钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
电子医疗仪器盖板免工具快速拆卸、脚手架夹具手动调节、户外临时遮阳设施
生产制造工艺与质量控制
产品等级（精度）：标准冲压/压铸级
常用材料与性能等级：4级; 304不锈钢; 压铸锌合金
对应国际/德标：GB/T 62; DIN 315; ASME B18.6.X
推荐表面防腐：镀蓝白锌;镀镍;仿古铜镀层;超声波抛光钝化
全流程工序步骤：
优质带钢/圆钢 → 冲压成型双翼或锌合金熔炼压铸成型坯体 → 钻底孔 → 自动攻螺纹 → 振动研磨去披锋毛刺 → 表面电镀钝化 → 清洗烘干 → 袋装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
