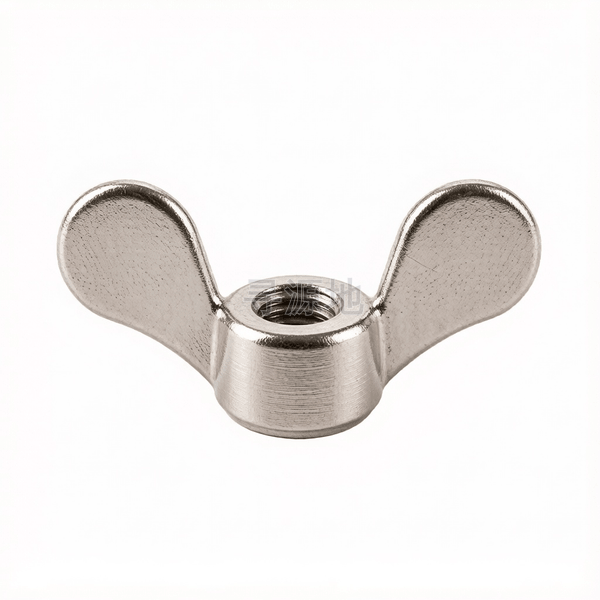

米制蝶形圆翼螺母 表1
Metric wing nuts-round wing-Table 1
本标准已废止，现行替代版本为：BS 856-1-2017
前往新版标准→
| 国标 GB | 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|---|
| GB/T 62 | DIN 315 | ASME B18.6.X | BS 856-1-1969 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| h | 高度/厚度 | 13.5 | 15 | 15 | 18 | 23 | 25.5 | 28.5 | 32 | 36.5 | 41 |
| k | 头部厚度 | 7 | 9 | 9 | 11 | 13 | 14 | 15 | 17 | 19 | 22 |
| dk | 头部外径 | 9 | 10 | 10 | 13 | 16 | 17.5 | 19 | 22 | 25.5 | 32 |
| l | 公称长度 | 22 | 25.5 | 25.5 | 30 | 38 | 44.5 | 51 | 59 | 63.5 | 78 |
| d1 | 参数值 | 6.5 | 8 | 8 | 9.5 | 12 | 14 | 16 | 17.5 | 20.5 | 27 |
| y | 参数值 | 1.5 | 1.5 | 1.5 | 1.5 | 2.5 | 3 | 3 | 4 | 5 | 5.5 |
| y1 | 参数值 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 5 | 5 | 5.5 | 6.5 | 7 |
该标准（BS 856-1-1969）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准冲压/压铸级
推荐性能等级4级; 304不锈钢; 压铸锌合金
表面处理规范镀蓝白锌;镀镍;仿古铜镀层;超声波抛光钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
电子医疗仪器盖板免工具快速拆卸、脚手架夹具手动调节、户外临时遮阳设施
生产制造工艺与质量控制
产品等级（精度）：标准冲压/压铸级
常用材料与性能等级：4级; 304不锈钢; 压铸锌合金
对应国际/德标：GB/T 62; DIN 315; ASME B18.6.X
推荐表面防腐：镀蓝白锌;镀镍;仿古铜镀层;超声波抛光钝化
全流程工序步骤：
优质带钢/圆钢 → 冲压成型双翼或锌合金熔炼压铸成型坯体 → 钻底孔 → 自动攻螺纹 → 振动研磨去披锋毛刺 → 表面电镀钝化 → 清洗烘干 → 袋装入库
