BS 856-1-2017

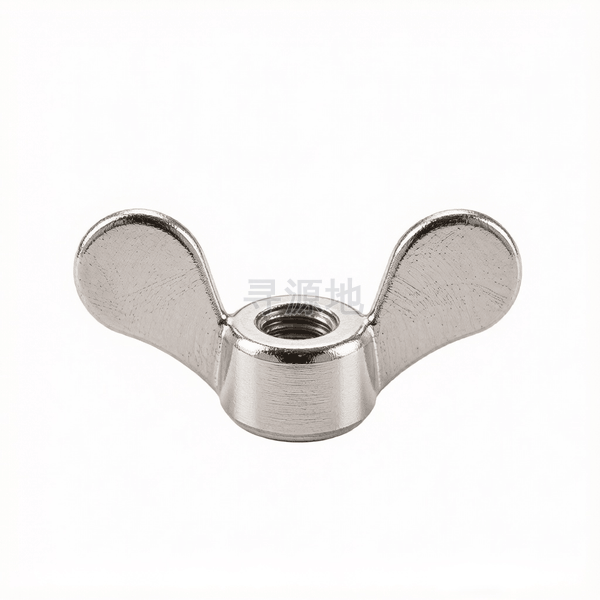

美制蝶形圆翼螺母 表1
US wing nuts-round wing-Table 1
| 国标 GB | 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|---|
| GB/T 62 | DIN 315 | ASME B18.6.X | BS 856-1-2017 |
螺纹尺寸 d | #4 | #6 | #8 | #10 | #12 | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 5/16 | 7/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | — | — | — | — | — | — | — | — | — | — | — | — |
| h | 高度/厚度 | 0.531 | 0.531 | 0.594 | 0.594 | 0.719 | 1.25 | 0.719 | 1.625 | 1 | 1.438 | 0.906 | 1.125 |
| k | 头部厚度 | 0.281 | 0.281 | 0.344 | 0.344 | 0.438 | 0.656 | 0.438 | 0.875 | 0.563 | 0.75 | 0.5 | 0.594 |
| dk | 头部外径 | 0.344 | 0.344 | 0.406 | 0.406 | 0.5 | 0.875 | 0.5 | 1.25 | 0.688 | 1 | 0.625 | 0.75 |
| l | 公称长度 | 0.875 | 0.875 | 1 | 1 | 0.813 | 2.313 | 0.813 | 3.063 | 1.75 | 2.5 | 1.5 | 2 |
| d1 | 参数值 | 0.25 | 0.25 | 0.313 | 0.313 | 0.375 | 0.688 | 0.375 | 1.063 | 0.563 | 0.813 | 0.469 | 0.625 |
| y | 参数值 | 0.063 | 0.063 | 0.063 | 0.063 | 0.063 | 0.156 | 0.063 | 0.219 | 0.125 | 0.188 | 0.094 | 0.125 |
| y1 | 参数值 | 0.094 | 0.094 | 0.094 | 0.094 | 0.094 | 0.219 | 0.094 | 0.281 | 0.188 | 0.25 | 0.125 | 0.188 |
该标准（BS 856-1-2017）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准冲压/压铸级
推荐性能等级4级; 304不锈钢; 压铸锌合金
表面处理规范镀蓝白锌;镀镍;仿古铜镀层;超声波抛光钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
电子医疗仪器盖板免工具快速拆卸、脚手架夹具手动调节、户外临时遮阳设施
生产制造工艺与质量控制
产品等级（精度）：标准冲压/压铸级
常用材料与性能等级：4级; 304不锈钢; 压铸锌合金
对应国际/德标：GB/T 62; DIN 315; ASME B18.6.X
推荐表面防腐：镀蓝白锌;镀镍;仿古铜镀层;超声波抛光钝化
全流程工序步骤：
优质带钢/圆钢 → 冲压成型双翼或锌合金熔炼压铸成型坯体 → 钻底孔 → 自动攻螺纹 → 振动研磨去披锋毛刺 → 表面电镀钝化 → 清洗烘干 → 袋装入库
