BS 7419-2004

米制六角头地脚螺栓

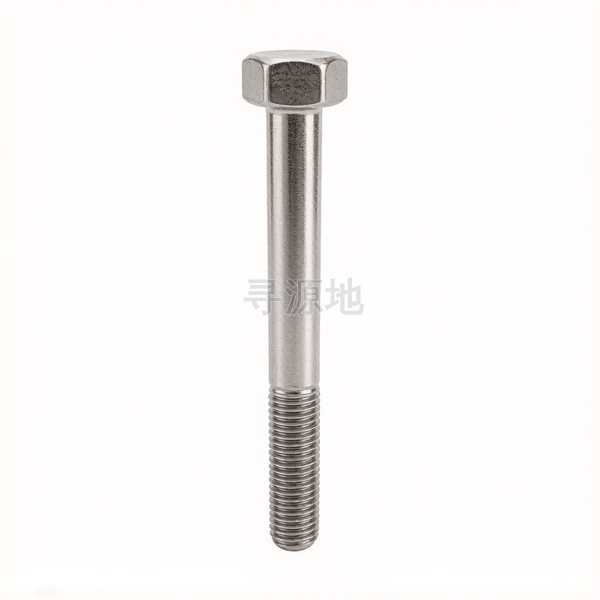

Metric hexagon head anchor Bolt

本标准已废止，现行替代版本为：BS 7419-2017

国标 GB	国际 ISO	德标 DIN	英标 BS
GB/T 77~80	ISO 4026~4029	DIN 913	BS 7419-2004

螺纹尺寸 d		M16	M20	M24	M30	M36	M42	M48	M56	M64
P	螺距	2	2.5	3	3.5	4	4.5	5	5.5	6
b	max	122	127.5	133	140.5	148	155.5	163	172.5	182
b	min	116	120	124	130	136	142	148	156	164
s	对边宽度最大值	24	30	36	46	55	65	75	85	95
s	对边宽度最小值	23.16	29.16	35	45	53.8	63.1	73.1	82.8	92.8
e	对角宽最小值	26.17	32.95	39.55	50.85	60.79	71.3	82.6	93.56	104.86
k	头部厚度最大值	10.75	13.4	15.9	19.75	23.55	27.05	31.05	36.25	41.25
k	头部厚度最小值	9.25	11.6	14.1	17.65	21.45	24.95	28.95	33.75	38.75
r	过渡圆角最小值	0.6	0.8	0.8	1	1	1.2	1.6	2	2
da	过渡圆径最大值	18.7	24.4	28.4	35.4	42.4	48.6	56.6	67	75
ds	max	16.7	20.84	24.84	30.84	37	43	49	57.2	65.2
ds	min	15.3	19.16	23.16	29.16	35	41	47	54.8	62.8

该标准（BS 7419-2004）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：70

所属工业领域：建筑锚固

核心连接场景：混凝土结构锚固、幕墙安装、设备基础固定、钢结构柱脚连接

主要功能用途：在混凝土/砌体中提供抗拉拔锚固力，固定设备底座、幕墙龙骨、钢结构及重型构件

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
