英标平台标准档案编号：BJT-BS-4933-05FF
现行有效
BS 4933-2010

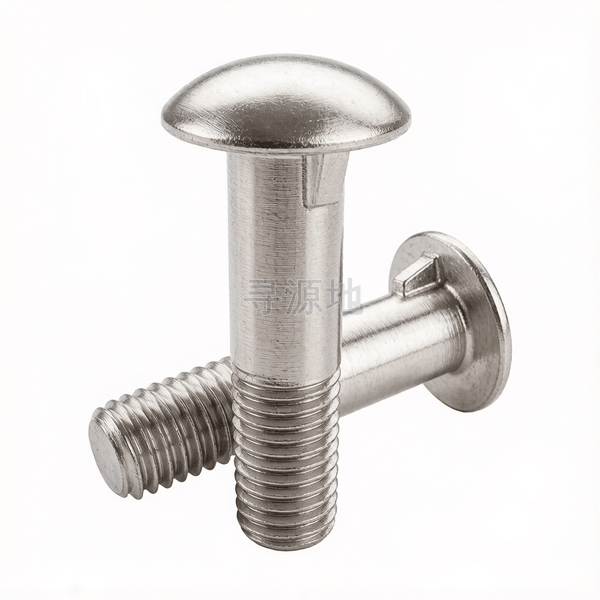

米制圆头单榫螺栓 表6
Cup head nib bolts
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 | BS 4933-2010 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 |
| h | 高度/厚度 | 0.6 | 0.8 | 1 | 1.3 | 1.5 | 2 | 2.5 | 3 |
| s | 对边宽度 | 1.3 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 |
| k | 头部厚度 最大值 | 3.1 | 3.6 | 4.8 | 5.8 | 6.8 | 8.9 | 10.9 | 13.1 |
| k | 头部厚度 最小值 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| dk | 头部外径 最大值 | 11.3 | 13.5 | 18 | 22.5 | 27 | 36 | 45 | 54 |
| dk | 头部外径 最小值 | 10.2 | 12.4 | 16.9 | 21.2 | 25.7 | 34.4 | 43.4 | 52.1 |
| r | 过渡圆角 最大值 | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 | 1.5 |
| ds | max | 5.48 | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 | 24.84 |
| ds | min | 4.52 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | 23.16 |
| k1 | 参数值 | 1.3 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 |
| L1 | 参数值 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
该标准（BS 4933-2010）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤24mm且l≤10d/150mm); B级 (大规格/长规格)
推荐性能等级4.8; 8.8; 10.9; 12.9; A2-70; A4-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;氧化发黑;本色酸洗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
工程机械底座固定、通用机电设备组装、压力管道对夹法兰连接、钢构紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤24mm且l≤10d/150mm); B级 (大规格/长规格)
常用材料与性能等级：4.8; 8.8; 10.9; 12.9; A2-70; A4-70
对应国际/德标：GB/T 5783; DIN 933; ISO 4017; ASME B18.2.1
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;氧化发黑;本色酸洗
全流程工序步骤：
盘条退火软化 → 酸洗磷化 → 冷拔抽线 → 冷镦下料成型六角头 → 切六角飞边 → 滚丝机全螺纹搓丝 → 调质热处理网带炉淬火回火 → 表面电镀/热浸锌/达克罗 → 去氢烘烤 → 通止规螺纹检验 → 称重装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
