BS 4620-3-1988

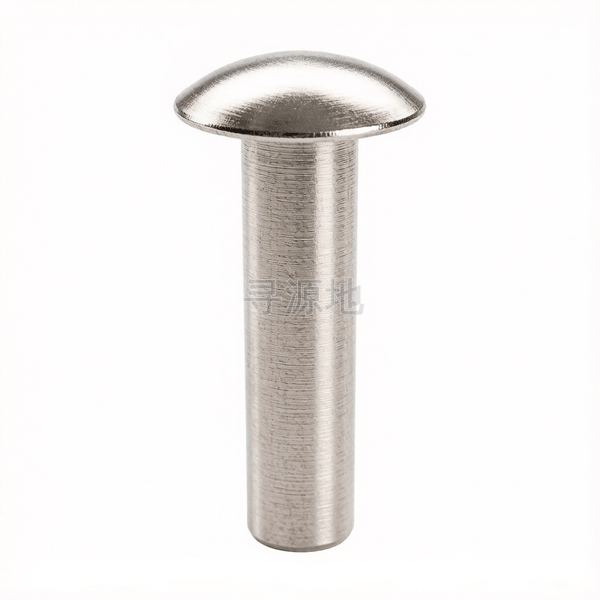

米制冷锻通用扁圆头铆钉表3

Metric cold forged universal head rivets-Table 3

本标准已废止，现行替代版本为：BS 4620-3-1998

国标 GB	德标 DIN	美标 ASME/ANSI	英标 BS
GB/T 867	DIN 660	ASME B18.7	BS 4620-3-1988

螺纹尺寸 d		Φ1	Φ1.2	Φ1.6	Φ2	Φ2.5	Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ7	Φ8	Φ10	Φ12	Φ14	Φ16
k	头部厚度最大值	0.6	0.7	0.84	1.04	1.24	1.44	1.69	1.89	2.29	2.75	3.15	3.55	4.42	5.22	6.02	6.9
k	头部厚度最小值	0.4	0.5	0.6	0.8	1	1.2	1.4	1.6	2	2.4	2.8	3.2	4	4.8	5.6	6.4
dk	头部外径最大值	2.2	2.6	3.44	4.24	5.24	6.24	7.29	8.29	10.29	12.35	14.35	16.35	20.42	24.42	28.42	32.5
dk	头部外径最小值	1.8	2.2	2.96	3.76	4.76	5.76	6.71	7.71	9.71	11.65	13.65	15.65	19.58	23.58	27.58	31.5
d	大径最大值	1.07	1.27	1.67	2.07	2.57	3.07	3.59	4.09	5.09	6.09	7.11	8.11	10.11	12.14	14.14	16.14
d	大径最小值	0.93	1.13	1.53	1.93	2.43	2.93	3.41	3.91	4.91	5.91	6.89	7.89	9.89	11.86	13.86	15.86

该标准（BS 4620-3-1988）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级塑性冷镦变形级

推荐性能等级塑性优异低碳钢 (Q195/ML10); 铝合金; 铜; 304不锈钢

表面处理规范镀蓝白锌;镀镍;仿金黄铜电镀;阳极氧化(铝质);本色退火清洗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：68

所属工业领域：钣金/汽车/航空

核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳

主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接

典型应用节点：

刹车片摩擦块铆接、童车五金框架连接、行李箱锁扣及不可拆卸永久固定

产品等级（精度）：塑性冷镦变形级

常用材料与性能等级：塑性优异低碳钢 (Q195/ML10); 铝合金; 铜; 304不锈钢

对应国际/德标：GB/T 867; GB/T 869; DIN 660; DIN 6791; ASME B18.7

推荐表面防腐：镀蓝白锌;镀镍;仿金黄铜电镀;阳极氧化(铝质);本色退火清洗

全流程工序步骤：

优良塑性盘丝软化退火 → 轻拉酸洗 → 多工位冷镦机制头并冲出尾部空心孔 → 清洗光亮退火 → 滚镀锌或镀镍处理 → 脱水烘干 → 铆合翻边工艺性抽检 → 包装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
