英标平台标准档案编号：BJT-BS-4620-2-4F9D
现行有效
BS 4620-2-1998

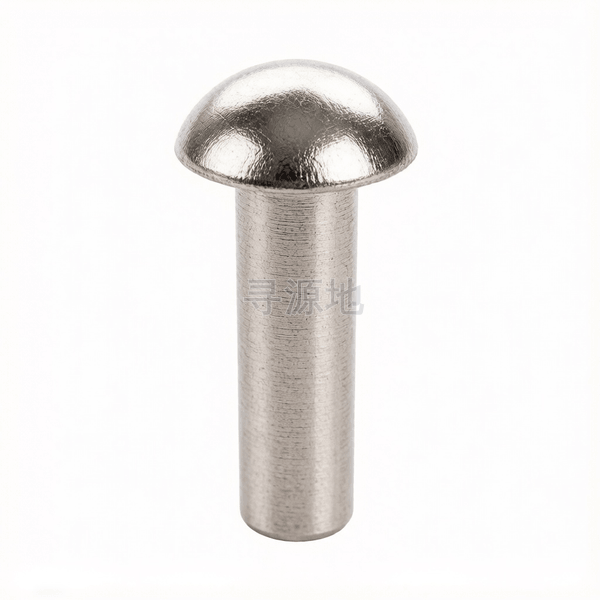

米制热锻圆头铆钉表2
Metric hot forged snap head rivets-Table 2
| 国标 GB | 德标 DIN | 美标 ASME/ANSI | 英标 BS |
|---|---|---|---|
| GB/T 867 | DIN 660 | ASME B18.7 | BS 4620-2-1998 |
螺纹尺寸 d | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | Φ39 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| k | 头部厚度 最大值 | 10 | 11 | 12.5 | 14.5 | 15.5 | 17.5 | 19 | 21 | 23 | 25.5 |
| k | 头部厚度 最小值 | 9 | 10 | 11.5 | 13 | 14 | 16 | 17 | 19 | 21 | 23 |
| dk | 头部外径 最大值 | 23.25 | 26.25 | 29.25 | 33.8 | 37.8 | 41.8 | 45.5 | 50.5 | 55.5 | 61 |
| dk | 头部外径 最小值 | 20.75 | 23.75 | 26.75 | 30.2 | 34.2 | 38.2 | 40.5 | 45.5 | 50.5 | 55 |
| d | 大径 最大值 | 14.43 | 16.43 | 18.43 | 20.52 | 22.52 | 24.52 | 27.62 | 30.62 | 33.62 | 36.62 |
| d | 大径 最小值 | 13.57 | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 | 26.38 | 29.38 | 32.38 | 35.38 |
该标准（BS 4620-2-1998）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级塑性冷镦变形级
推荐性能等级塑性优异低碳钢 (Q195/ML10); 铝合金; 铜; 304不锈钢
表面处理规范镀蓝白锌;镀镍;仿金黄铜电镀;阳极氧化(铝质);本色退火清洗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：钣金/汽车/航空
核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳
主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接
典型应用节点：
刹车片摩擦块铆接、童车五金框架连接、行李箱锁扣及不可拆卸永久固定
生产制造工艺与质量控制
产品等级（精度）：塑性冷镦变形级
常用材料与性能等级：塑性优异低碳钢 (Q195/ML10); 铝合金; 铜; 304不锈钢
对应国际/德标：GB/T 867; GB/T 869; DIN 660; DIN 6791; ASME B18.7
推荐表面防腐：镀蓝白锌;镀镍;仿金黄铜电镀;阳极氧化(铝质);本色退火清洗
全流程工序步骤：
优良塑性盘丝软化退火 → 轻拉酸洗 → 多工位冷镦机制头并冲出尾部空心孔 → 清洗光亮退火 → 滚镀锌或镀镍处理 → 脱水烘干 → 铆合翻边工艺性抽检 → 包装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
